PROCEDIMIENTO
|
1. |
INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO |
(a) Compruebe la función de búsqueda automática de emisoras de radio.
(1) Active la función de búsqueda automática de emisoras de radio para comprobar su funcionamiento.
Resultado:
|
Resultado |
Vaya a |
|---|---|
|
La función de búsqueda automática de emisora no se detiene |
A |
|
La función de búsqueda automática de emisoras se detiene en una emisora. |
B |
| B | |
SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO |
|
|
2. |
INSPECCIONE LOS COMPONENTES OPCIONALES |
(a) Compruebe si se encuentran instalados componentes opcionales que podrían reducir la capacidad de recepción, como una película parasol.
Resultado:
|
Resultado |
Vaya a |
|---|---|
|
Hay componentes opcionales instalados |
A |
|
No hay componentes opcionales instalados |
B |
AVISO:
No extraiga los componentes opcionales sin permiso del cliente.
| A | |
RETIRE LOS COMPONENTES OPCIONALES Y VUELVA A COMPROBAR (CONSULTE EL AVISO ANTERIOR) |
|
|
3. |
INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO |
|
(a) Preparación para la comprobación (1) Desconecte el conector de antena del conjunto del receptor de radio. |
|
(b) Compruebe si hay ruido
(1) Coloque el interruptor de encendido en la posición ACC con los conectores del conjunto del receptor de radio conectado.
(2) Encienda el conjunto del receptor de radio y póngalo en el modo AM.

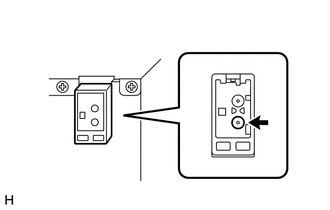

(3) Toque la clavija de la antena del conjunto del receptor de radio con un destornillador, un cable fino u otro objeto metálico, y compruebe si se oye ruido procedente de los altavoces.
OK:
Se oyen ruidos
| MAL | |
SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO |
|
|
4. |
INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO |

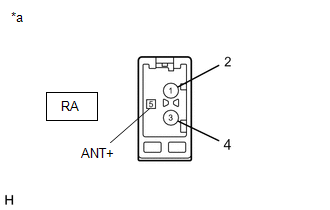

(a) Desenchufe el conector RA del conjunto del receptor de radio.
|
(b) Mida la tensión según los valores de la siguiente tabla. Tensión estándar:
|
|
| MAL | |
SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO |
|
|
5. |
SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA |
(a) Sustituya el subconjunto del cable de la antena y compruebe si se pueden recibir normalmente las emisiones de radio.
Haga clic aquí
OK:
Se capta la radio normalmente.
| OK | |
FIN DE LA INSPECCIÓN |
|
|
6. |
SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 2 |
(a) Sustituya el subconjunto del cable de la antena n° 2 y compruebe si se pueden recibir normalmente las emisiones de radio.
Haga clic aquí
OK:
Se capta la radio normalmente.
| OK | |
FIN DE LA INSPECCIÓN |
|
|
7. |
SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 3 |
(a) Sustituya el subconjunto del cable de antena del amplificador n° 3 por uno nuevo o en buen estado y compruebe si se pueden recibir normalmente las emisiones de radio.
Haga clic aquí
OK:
Se capta la radio normalmente.
| OK | |
FIN DE LA INSPECCIÓN |
|
|
8. |
REEMPLACE EL CONJUNTO DE LA ANTENA DEL TECHO |
(a) Sustituya el conjunto del amplificador del techo y compruebe si se pueden recibir normalmente las emisiones de radio.
Haga clic aquí
OK:
Se capta la radio normalmente.
| OK | |
FIN DE LA INSPECCIÓN |
| MAL | |
SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO |
