DESCRIPCIÓN

El transceptor de la unidad telemática envía una señal de silencio al conjunto del receptor de radio y pantalla.

El conjunto del receptor de radio y pantalla controla el volumen en función de la señal de silencio procedente del transceptor de la unidad telemática.

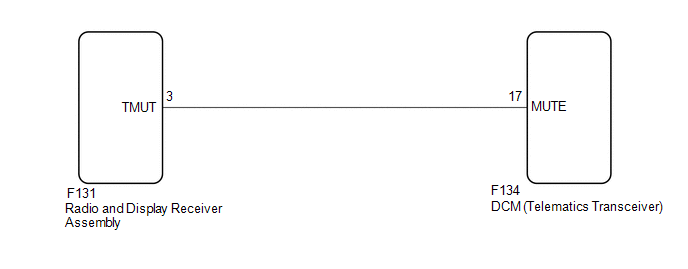

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Según las piezas que se hayan sustituido durante la inspección o el mantenimiento del vehículo, es posible que sea necesario realizar los procesos de inicialización, registro o calibración. Consulte el apartado Precauciones del sistema audiovisual.

Haga clic aquí

PROCEDIMIENTO

1.

INSPECCIONE EL DCM (TRANSCEPTOR DE TELEMÁTICA)

(a) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

F134-17 (MUTE) - Masa de la carrocería

Interruptor de encendido en posición ACC

El sistema de sonido está funcionando

→ Modo de llamada de emergencia

2.0 V o más

→ Inferior a 1 V

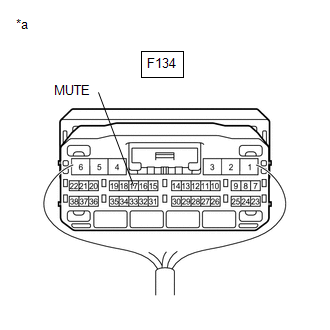

*a

Componente conectado al mazo de cables

(DCM (transceptor de telemática))

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE RECEPTOR DE RADIO Y PANTALLA - DCM (TRANSCEPTOR DE TELEMÁTICA))

(a) Desconecte el conector F131 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector F134 del DCM (transceptor de telemática).

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F131-3 (TMUT) - F134-17 (MUTE)

Siempre

Inferior a 1 Ω

F131-3 (TMUT) o F134-17 (MUTE) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

3.

INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

(a) Desconecte el conector del DCM (transceptor de telemática).

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

F134-17 (MUTE) - Masa de la carrocería

Interruptor de encendido en posición ACC

2.0 V o más

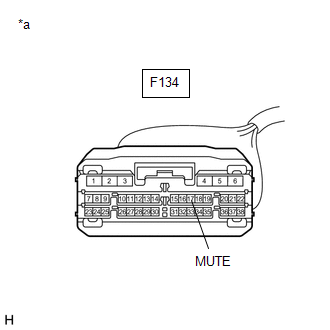

*a

Vista frontal del conector del mazo de cables

(al DCM (transceptor de telemática))

OK

SUSTITUYA EL DCM (TRANSCEPTOR DE TELEMÁTICA)

MAL

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA
