Toyota CH-R Manual de Taller: Circuito de la señal de marcha atrás

Toyota CH-R Manual de Taller / Audio / VÍdeo / Sistema Audiovisual (para Tipo Con Radio Y Pantalla) / Circuito de la señal de marcha atrás

DESCRIPCIÓN

El conjunto del receptor de radio y pantalla recibe una señal de marcha atrás del interruptor de estacionamiento/punto muerto.

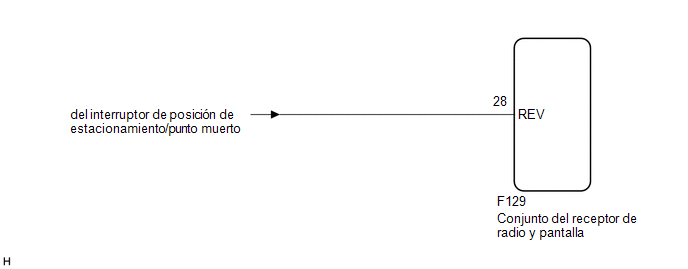

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

INSPECCIONE LAS LUCES DE MARCHA ATRÁS

(a) Coloque la palanca de cambios en la posición R y compruebe que se encienden las luces de marcha atrás.

OK:

Las luces de marcha atrás se encienden.

MAL

VAYA AL SISTEMA DE ILUMINACIÓN (para el exterior)

OK

2.

REVISE EL MAZO DE CABLES Y EL CONECTOR (SEÑAL DE MARCHA ATRÁS)

(a) Desconecte el conector del conjunto del receptor de radio y pantalla.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

F129-28 (REV) - Masa de la carrocería

Interruptor de encendido en posición ON

Palanca de cambios en R

11 a 14 V

F129-28 (REV) - Masa de la carrocería

Interruptor de encendido en posición ON

La palanca de cambios está en una posición distinta de R

Inferior a 1 V

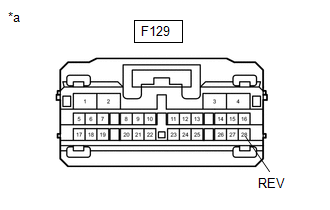

*a

Vista frontal del conector del mazo de cables

(al conjunto del receptor de radio y pantalla)
OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
