INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SENSOR DE PRESIÓN DEL ACEITE

(a) Aplique líquido Genuino de Toyota CVT FE en la junta tórica del sensor de presión del aceite.

AVISO:

Si va a reutilizar el sensor de presión del aceite, asegúrese de que la junta tórica no esté dañada.

(b) Utilice la SST para instalar el sensor de presión del aceite en el conjunto del transeje variable continuo.

SST: 09326-22011

Torque:

Par de apriete especificado :

20.6 N·m {210 kgf·cm, 15 ft·lbf}

OBSERVACIÓN:

  • Calcule el valor del par de apriete cuando se cambia de punto de apoyo de la llave dinamométrica.

    Haga clic aquí

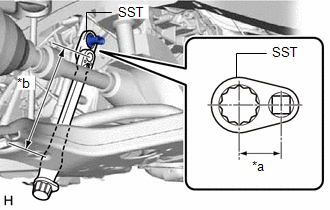

  • Cuando utilice la SST (longitud del punto de apoyo de 50 mm (1.9685 pulg.)) + llave dinamométrica (longitud del punto de apoyo de 180 mm (7.0866 pulg.)): 16.1 N*m (164 kgf*cm, 12 lbf*pi.)

*a

Longitud del punto de apoyo de la SST

*b

Longitud del punto de apoyo de llave dinamométrica

(c) Conecte el conector del sensor de presión del aceite.

2. INSTALE LA CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR

Haga clic aquí

3. INSTALE LA CUBIERTA INFERIOR DEL MOTOR N° 1

Haga clic aquí

4. INSTALE LA RUEDA DELANTERA IZQUIERDA

Haga clic aquí

5. REINICIE LA MEMORIA

Haga clic aquí
