Toyota CH-R Manual de Taller: Extracción

Toyota CH-R Manual de Taller / K114 Cvt / Sensor De Presión Del Aceite / Extracción

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del sensor de presión de aceite.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución

Procedimiento necesario

Efecto/inoperante al no llevarse a cabo

Vinculado

Sustitución del sensor de presión de aceite

Lleve a cabo los siguientes procedimientos en el orden que se indica:

  1. Reinicio de la memoria
  2. Calibración al punto cero del sensor de desaceleración
  3. Calibración de presión del aceite del CVT

Deterioro de la eficacia de combustible

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA DELANTERA IZQUIERDA

Haga clic aquí

2. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR N° 1

Haga clic aquí

3. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR

Haga clic aquí

4. EXTRAIGA EL SENSOR DE PRESIÓN DEL ACEITE

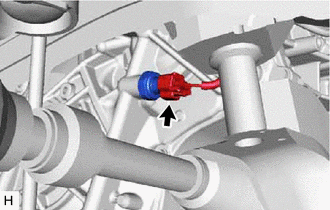

(a) Desconecte el conector del sensor de presión del aceite.

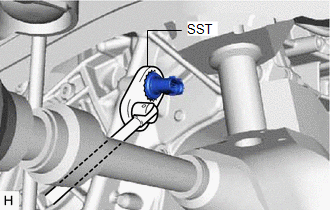

(b) Utilice la SST para extraer el sensor de presión del aceite del conjunto del transeje variable continuo.

SST: 09326-22011
