Toyota CH-R Manual de Taller: Antena del sintonizador XM desconectada (B15FE,B15FF)

Toyota CH-R Manual de Taller / Audio / VÍdeo / Sistema Audiovisual (para Tipo Con Radio Y Pantalla) / Antena del sintonizador XM desconectada (B15FE,B15FF)

DESCRIPCIÓN

Estos DTC se memorizan cuando se produce una avería en el conjunto de la antena del techo que está conectado al conjunto del receptor de radio y la pantalla.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

B15FE

Antena del sintonizador XM desconectada

El conjunto de la antena del teléfono no está conectado

  • Subconjunto del cable de la antena
  • Subconjunto del cable de la antena n° 2
  • Subconjunto del cable de la antena n° 3
  • Conjunto de la antena del techo
  • Conjunto del receptor de radio y pantalla

B15FF

Cortocircuito en la antena del sintonizador XM

Se produce un cortocircuito en el conjunto de la antena del teléfono

  • Subconjunto del cable de la antena
  • Subconjunto del cable de la antena n° 2
  • Subconjunto del cable de la antena n° 3
  • Conjunto de la antena del techo
  • Conjunto del receptor de radio y pantalla

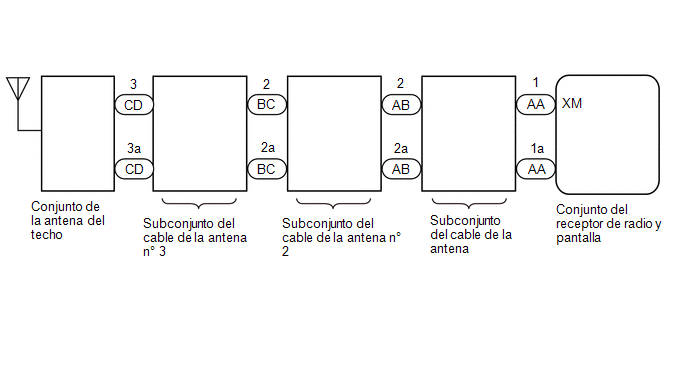

DIAGRAMA DE CONEXIONES

Fabricados por TMMT

Fabricados por TMC

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Según las piezas que se hayan sustituido durante la inspección o el mantenimiento del vehículo, es posible que sea necesario realizar los procesos de inicialización, registro o calibración. Consulte la Precaución del sistema audiovisual (para tipo con radio y pantalla).

    Haga clic aquí

  • Cuando sustituya el conjunto del receptor de radio y pantalla, sustitúyalo siempre por uno nuevo. Si el conjunto del receptor de radio y pantalla instalado actualmente ya había sido utilizado por otro vehículo, es posible que se produzca lo siguiente:
    • Se almacena un DTC de avería de comunicación.
    • Es posible que el conjunto del receptor de radio y pantalla no funcione adecuadamente.

PROCEDIMIENTO

1.

SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA

(a) Sustituya el subconjunto del cable de la antena por uno nuevo o en buen estado.

Haga clic aquí

(b) Borre los DTC.

Body Electrical > Navigation System > Clear DTCs

(c) Compruebe de nuevo si hay DTC y compruebe que no se emita ningún DTC.

Body Electrical > Navigation System > Trouble Codes

OK:

No se emiten otros DTC.

Resultado:

Resultado

Vaya a

OK

A

NG (fabricados por TMMT)

B

NG (fabricados por TMC)

C

A

FIN DE LA INSPECCIÓN (EL SUBCONJUNTO DEL CABLE DE LA ANTENA ESTABA DEFECTUOSO)

C

IR AL PUNTO 5

B

2.

INSPECCIONE EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 2

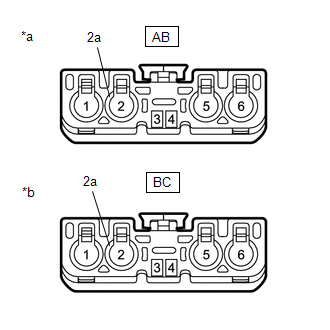

(a) Desconecte el subconjunto del cable de la antena n° 2 del subconjunto del cable de la antena.

*a

Vista frontal del conector del mazo de cables

(al subconjunto del cable de la antena)

*b

Vista frontal del conector del mazo de cables

(al subconjunto del cable de la antena n° 3)

(b) Desconecte el conector del subconjunto del cable de la antena n° 2 del subconjunto del cable de la antena n° 3.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

AB-2 - BC-2

Siempre

Inferior a 1 Ω

AB-2a - BC-2a

Siempre

Inferior a 1 Ω

AB-2 - Masa de la carrocería

Siempre

10 kΩ o superior

AB-2a - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 2

OK

3.

INSPECCIONE EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 3

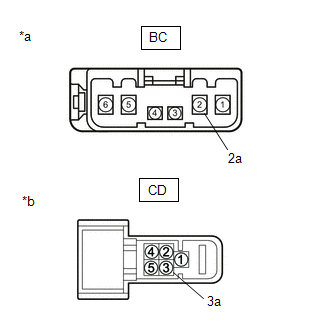

(a) Desconecte el conector del subconjunto del cable de la antena n° 3 del subconjunto del cable de la antena n° 2.

*a

Vista frontal del conector del mazo de cables

(al subconjunto del cable de la antena n° 2)

*b

Vista frontal del conector del mazo de cables

(al conjunto de la antena del techo)

(b) Desconecte el conector del subconjunto del cable de la antena n° 3 del conjunto de la antena del techo.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

BC-2 - CD-3

Siempre

Inferior a 1 Ω

BC-2a - CD-3a

Siempre

Inferior a 1 Ω

BC-2 - Masa de la carrocería

Siempre

10 kΩ o superior

BC-2a - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 3

OK

4.

REEMPLACE EL CONJUNTO DE LA ANTENA DEL TECHO

(a) Sustituya el conjunto de la antena del techo por uno nuevo o uno que funcione correctamente.

Haga clic aquí

(b) Borre los DTC.

Body Electrical > Navigation System > Clear DTCs

(c) Compruebe de nuevo si hay DTC y compruebe que no se emita ningún DTC.

Body Electrical > Navigation System > Trouble Codes

OK:

No se emiten otros DTC.

OK

FIN DE LA INSPECCIÓN

MAL

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

5.

INSPECCIONE EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 2

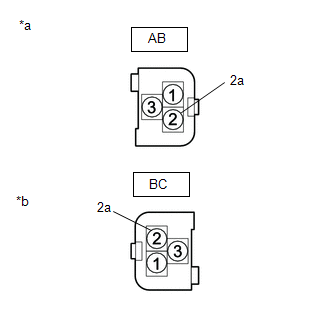

(a) Desconecte el subconjunto del cable de la antena n° 2 del subconjunto del cable de la antena.

*a

Vista frontal del conector del mazo de cables

(al subconjunto del cable de la antena)

*b

Vista frontal del conector del mazo de cables

(al subconjunto del cable de la antena n° 3)

(b) Desconecte el conector del subconjunto del cable de la antena n° 2 del subconjunto del cable de la antena n° 3.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

AB-2 - BC-2

Siempre

Inferior a 1 Ω

AB-2a - BC-2a

Siempre

Inferior a 1 Ω

AB-2 - Masa de la carrocería

Siempre

10 kΩ o superior

AB-2a - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 2

OK

6.

INSPECCIONE EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 3

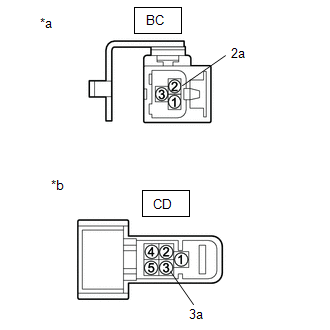

(a) Desconecte el conector del subconjunto del cable de la antena n° 3 del subconjunto del cable de la antena n° 2.

*a

Vista frontal del conector del mazo de cables

(al subconjunto del cable de la antena n° 2)

*b

Vista frontal del conector del mazo de cables

(al conjunto de la antena del techo)

(b) Desconecte el conector del subconjunto del cable de la antena n° 3 del conjunto de la antena del techo.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

BC-2 - CD

Siempre

Inferior a 1 Ω

BC-2a - CD-3a

Siempre

Inferior a 1 Ω

BC-2 - Masa de la carrocería

Siempre

10 kΩ o superior

BC-2a - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 3

OK

7.

REEMPLACE EL CONJUNTO DE LA ANTENA DEL TECHO

(a) Sustituya el conjunto de la antena del techo por uno nuevo o uno que funcione correctamente.

Haga clic aquí

(b) Borre los DTC.

Body Electrical > Navigation System > Clear DTCs

(c) Compruebe de nuevo si hay DTC y compruebe que no se emita ningún DTC.

Body Electrical > Navigation System > Trouble Codes

OK:

No se emiten otros DTC.

OK

FIN DE LA INSPECCIÓN

MAL

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA
