Toyota CH-R Manual de Taller: Diagrama Del Sistema

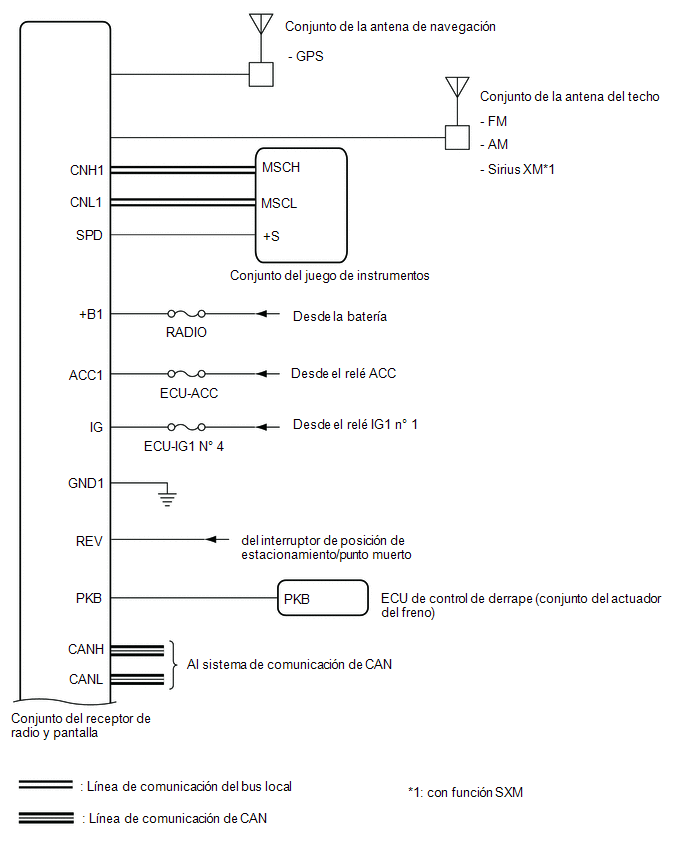

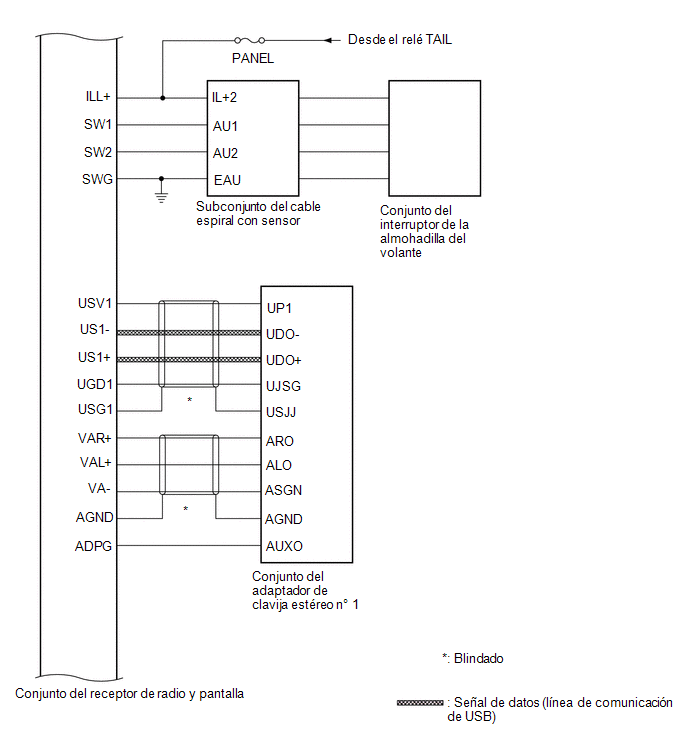

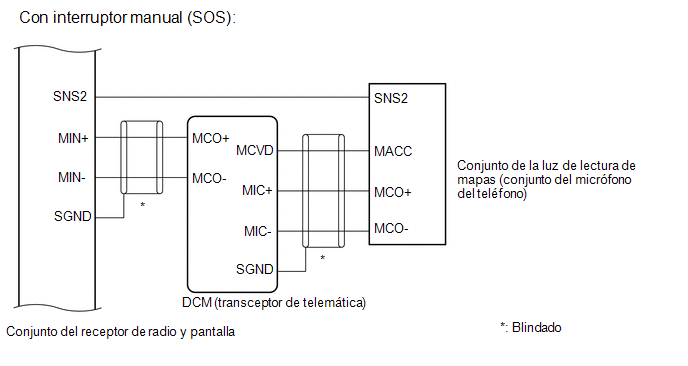

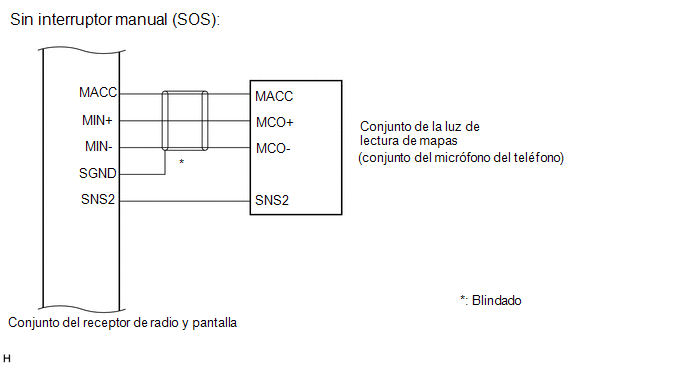

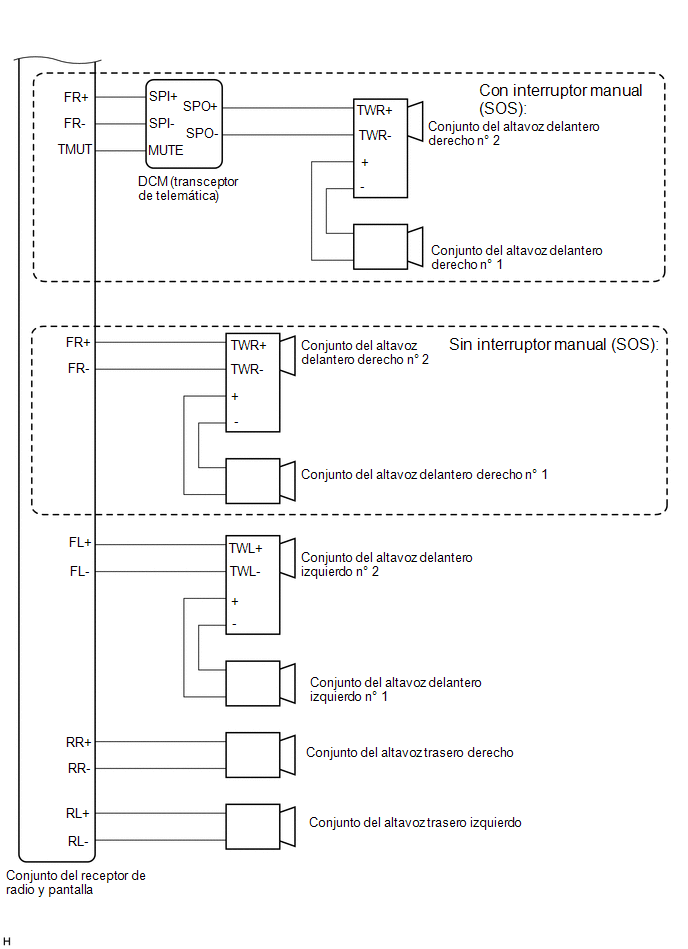

DIAGRAMA DEL SISTEMA

    Medidas De PrecauciÓn
    MEDIDAS DE PRECAUCIÓN MODOS DEL INTERRUPTOR DE ENCENDIDO (a) El tipo de interruptor de encendido empleado en este modelo varía según las características del vehículo. En la siguiente tabla se ...

    UbicaciÓn De Las Piezas
    UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN *1 CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (CONJUNTO DEL MICRÓFONO DEL TELÉFONO) *2 ECU DE CONTROL DE DERRAPE (CO ...
