EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA TRASERA

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA

Haga clic aquí

3. EXTRAIGA EL SOPORTE TRASERO DEL BASTIDOR DE LA PUERTA TRASERA

Haga clic aquí

4. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA

Haga clic aquí

5. EXTRAIGA EL CONJUNTO DEL ALTAVOZ TRASERO

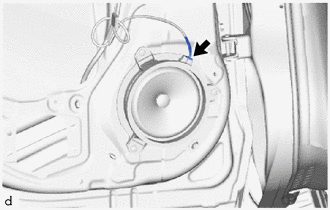

(a) Desconecte el conector.

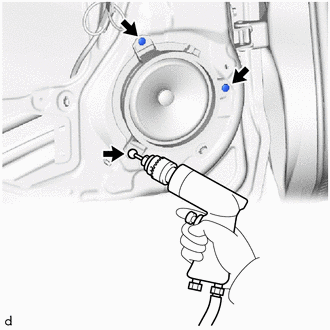

(b) Con la ayuda de un taladro de un diámetro inferior a 5 mm (0.197 pulg.), extraiga las 3 cabezas del remache.

AVISO:

  • No toque el cono de los altavoces.
  • No taladre el remache en ángulo; si lo hace, se dañarán el taladro y el orificio de instalación del remache. Alinee el taladro con el remache y saque con cuidado la cabeza del remache.
  • Tenga cuidado con el remache cortado porque estará muy caliente.

(c) Continúe perforando y saque los restantes fragmentos del remache.

(d) Con un aspirador, quite los fragmentos y las virutas de los remaches del interior de la puerta.

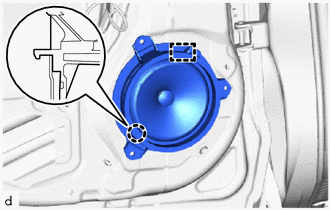

(e) Desenganche la garra y la guía para extraer el conjunto del altavoz trasero.
