INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL ALTAVOZ TRASERO

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 (+) - 2 (-)

Siempre

4.0 Ω

Si el resultado no es el especificado, sustituya el conjunto del altavoz trasero.

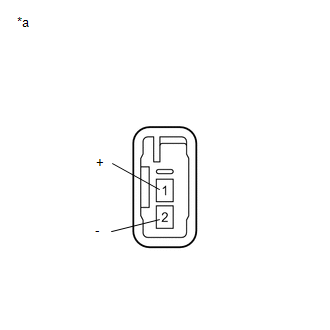

*a

Componente no conectado al mazo de cables

(conjunto del altavoz trasero)
