Toyota CH-R Manual de Taller: ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
- Siga el mismo procedimiento en el lado derecho que en el izquierdo.
- El procedimiento siguiente es para el lado izquierdo.
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA TRASERA
Haga clic aquí .gif)
2. DRENE EL LÍQUIDO DE FRENOS
AVISO:
Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.
3. EXTRAIGA LA MANGUERA FLEXIBLE TRASERA
|

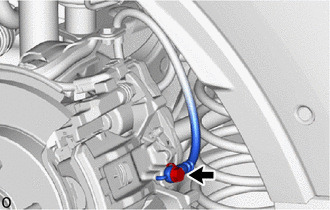

(a) Quite el perno de unión y la junta, y desconecte la manguera flexible del freno trasero del conjunto del cilindro del freno de disco trasero. |
|
|

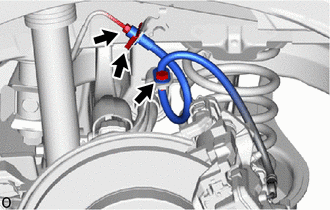

(b) Quite el perno y separe la manguera flexible trasera del soporte de la manguera flexible. |
|
(c) Desconecte el tubo del freno con una llave para tuercas de unión mientras sujeta la manguera flexible trasera del tubo del freno con una llave.
AVISO:
- No doble ni dañe los latiguillos del freno.
- Evite que las partículas extrañas como suciedad o polvo entren al tubo del freno desde el pieza de conexión.
(d) Extraiga el clip y la manguera flexible trasera de la carrocería del vehículo.
Componentes
COMPONENTES
ILUSTRACIÓN
*1
MANGUERA FLEXIBLE TRASERA
*2
JUNTA
*3
PERNO DE UNIÓN
-
-
...
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Cuando vuelva a utilizar las mangueras flexibles traseras, utilice las marcas
de identificación creadas durante la extracción para instala ...
