Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Cuando vuelva a utilizar las mangueras flexibles traseras, utilice las marcas de identificación creadas durante la extracción para instalar cada manguera flexible trasera en su posición original.

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA MANGUERA FLEXIBLE TRASERA

AVISO:

Al instalar la manguera flexible trasera, minimice el retorcimiento de la manguera.

(a) Instale la manguera flexible trasera en la carrocería del vehículo con un clip nuevo.

AVISO:

Instale el clip en su posición final.

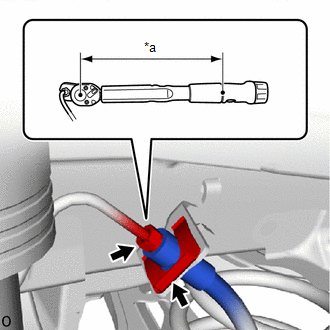

*a

Longitud del punto de apoyo de llave dinamométrica

(b) Utilice una llave para tuercas de unión para conectar el tubo del freno a la manguera flexible trasera, mientras sujeta la manguera flexible trasera en el tubo del freno con una llave.

Torque:

Par de apriete especificado :

15.2 N·m {155 kgf·cm, 11 ft·lbf}

AVISO:

  • No doble ni dañe los latiguillos del freno.
  • Evite que las partículas extrañas como suciedad o polvo entren al tubo del freno desde el pieza de conexión.

OBSERVACIÓN:

  • Calcule el valor del par de apriete cuando se cambia de punto de apoyo de la llave dinamométrica.

    Haga clic aquí

  • Cuando se utiliza una llave para tuercas de unión (longitud del punto de apoyo de 22 mm (0.866 pulg.)) + llave dinamométrica (longitud de punto de apoyo de 162 mm (6.38 pulg.)): 13.4 N*m (137 kgf*cm, 10 lbf*pi.)

(c) Instale la manguera flexible trasera en el soporte de la manguera flexible con el perno.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

(d) Instale la manguera flexible trasera en el conjunto del cilindro del freno de disco trasero con un perno de unión nuevo y una junta nueva.

Torque:

30.4 N·m {310 kgf·cm, 22 ft·lbf}

AVISO:

Instale firmemente el bloqueo de la manguera flexible trasera en el orificio de bloqueo del conjunto del cilindro del freno de disco trasero.

2. PURGUE EL LATIGUILLO DEL FRENO

Haga clic aquí

3. COLOQUE LA RUEDA TRASERA

Haga clic aquí
