PROCEDIMIENTO DEL MODO DE COMPROBACIÓN

DESCRIPCIÓN

(a) El modo de comprobación tiene una mayor sensibilidad a las averías y puede detectar averías que no se pueden detectar con el modo normal. El modo de comprobación puede detectar también todas las averías que puede detectar el modo normal. En el modo de comprobación, los DTC se memorizan con la lógica de detección de 1 ciclo.

PROCEDIMIENTO DEL MODO DE COMPROBACIÓN

(a) Asegúrese de que se cumplen las siguientes condiciones:

(1) La tensión de la batería es de 11 V o superior.

(2) La válvula de mariposa no está completamente cerrada.

(3) La palanca de cambios está en la posición P o N.

(4) El A/C está apagado.

(b) Conecte el Techstream al DLC3.

(d) Encienda el Techstream.

(e) Acceda a los siguientes menús: Powertrain / Engine and ECT / Utility / Check Mode.

Powertrain > Engine and ECT > Utility

Pantalla del tester
Check Mode

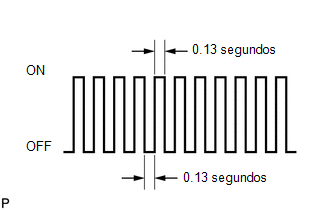

(f) Compruebe que el indicador MIL parpadea tal como se muestra en la ilustración.

AVISO:

Todos los DTC y datos de imagen fija grabados se borrarán si: 1) el Techstream se usa para cambiar el ECM del modo normal al modo de comprobación, o viceversa; o 2) en el modo de comprobación, el interruptor de encendido se cambia de la posición ON a ACC u OFF.
Antes de cambiar al modo de comprobación, anote los DTC y los datos de imagen fija.

(g) Arranque el motor. El indicador MIL debe apagarse una vez que se haya arrancado el motor.

(h) Simule las condiciones de la avería tal como las describe el cliente.

(i) Después de simular las condiciones de la avería, utilice el Techstream para comprobar los DTC y los datos de imagen fija.
