UBICACIÓN DE LAS PIEZAS

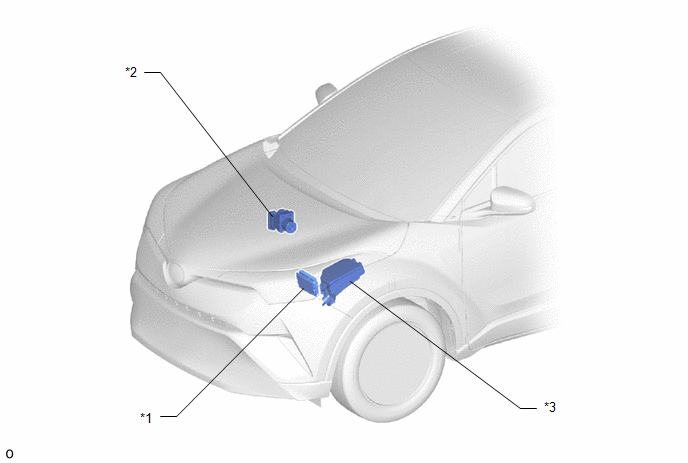

ILUSTRACIÓN

*1

ECM

*2

ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)

*3

BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR N° 1

- RELÉ EFI-MAIN N° 1

- FUSIBLE EFI-MAIN N° 1

- FUSIBLE EFI N° 2

- FUSIBLE ECU-IG2 N° 1

- FUSIBLE ECU-B N° 3

- FUSIBLE IG2-MAIN

- FUSIBLE ETCS

-

-

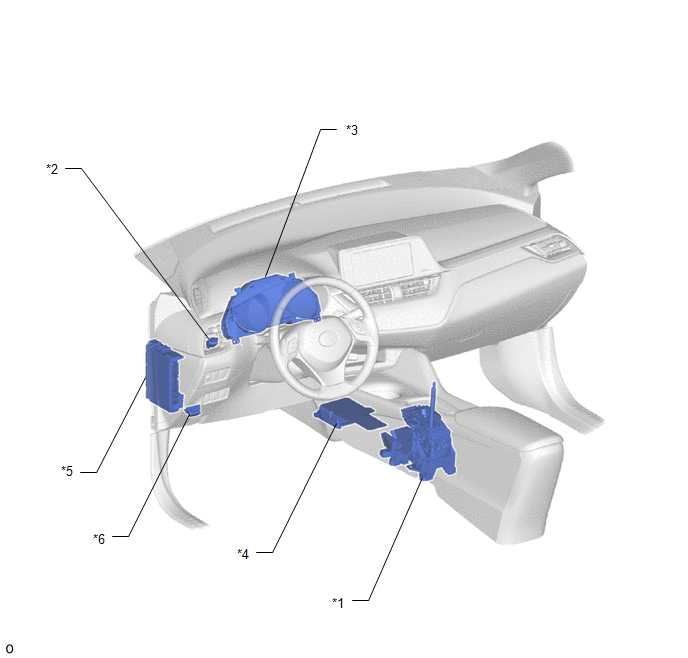

ILUSTRACIÓN

*1

CONJUNTO DE LA UNIDAD DE CONTROL DEL DISPOSITIVO DE BLOQUEO DEL CAMBIO

- INTERRUPTOR DE CONTROL DE LA TRANSMISIÓN

*2

CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

*3

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*4

CONJUNTO DEL SENSOR DEL AIRBAG

- SENSOR DE VELOCIDAD DE DERRAPE Y ACELERACIÓN

*5

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- RELÉ IG2 N° 1

- FUSIBLE ECU-IG1 N° 1

- FUSIBLE BKUP LP

- FUSIBLE AM2

*6

DLC3

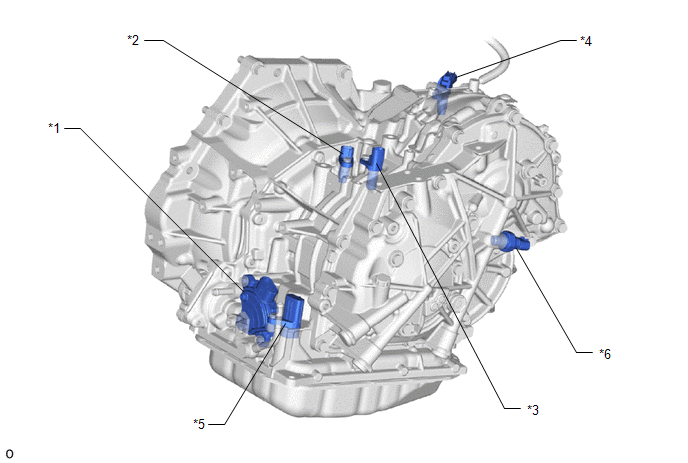

ILUSTRACIÓN

*1

INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO

*2

SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NT)

*3

SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NIN)

*4

SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NOUT)

*5

CABLE DE LA TRANSMISIÓN

*6

SENSOR DE PRESIÓN DEL ACEITE
