EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del eje de salida trasero.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios |
Vinculado |
|---|---|---|---|
|
Ajuste de la alineación de las ruedas traseras |
|
|
|
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA TRASERA
Haga clic aquí
2. SEPARE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2
|

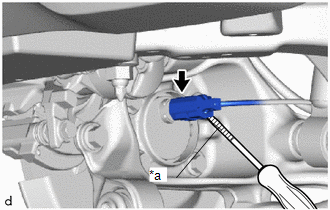

(a) Utilice un destornillador con la punta envuelta en cinta protectora para desconectar el conector del cable del freno de estacionamiento n° 2 del conjunto del cubo y cojinete del eje trasero. AVISO: Tenga cuidado de no dañar el conjunto del cubo y cojinete del eje trasero y la cubierta del conector. |
|
|
(b) Desenganche la abrazadera. |
|

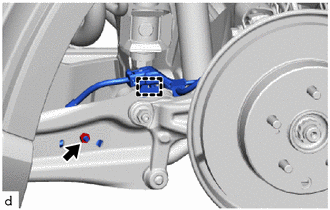

(c) Quite la tuerca y separe del conjunto del cable del freno de estacionamiento n° 2 del conjunto del eje de salida trasero.
3. EXTRAIGA EL CONJUNTO DEL ESTABILIZADOR TRASERO
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DEL EJE DE SALIDA TRASERO
|

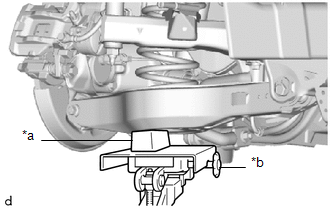

(a) Con un gato de transmisión y un taco de madera, sujete el conjunto del brazo de la suspensión trasera n° 2. AVISO:
|
|
|

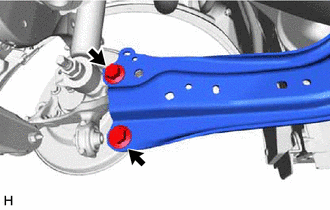

(b) Quite los 2 pernos y separe el conjunto del eje de salida trasero del subconjunto del soporte del eje trasero. |
|
|

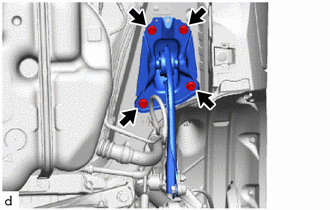

(c) Extraiga los 4 pernos y el conjunto del eje de salida trasero. |
|
5. EXTRAIGA LA CUBIERTA DEL SOPORTE DE LA SUSPENSIÓN TRASERA N° 1
|

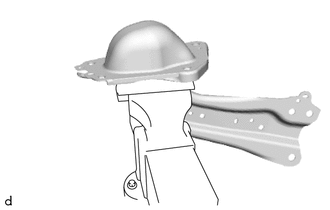

(a) Fije el conjunto del eje de salida trasero en un torno de banco con placas de aluminio. AVISO: No apriete el torno de banco excesivamente. |
|
|

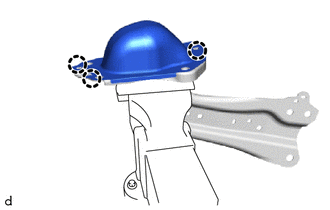

(b) Desenganche las 3 garras y extraiga la cubierta del soporte de la suspensión trasera N° 1. |
|
6. EXTRAIGA EL SOPORTE DEL BRAZO DE LA SUSPENSIÓN TRASERA
|

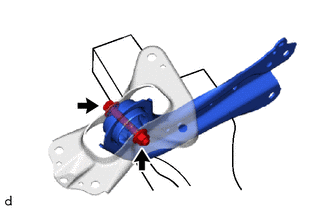

(a) Extraiga el perno, la tuerca y el soporte del brazo de la suspensión trasera del conjunto del eje de salida trasero. AVISO: No gire el perno, ya que tiene un tope propio. Afloje la tuerca con el perno fijado. |
|
Componentes
