Toyota CH-R Manual de Taller: Componentes

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2

*2

CONJUNTO DEL ESTABILIZADOR TRASERO

*3

CONJUNTO DEL EJE DE SALIDA TRASERO

*4

BARRA ESTABILIZADORA TRASERA

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

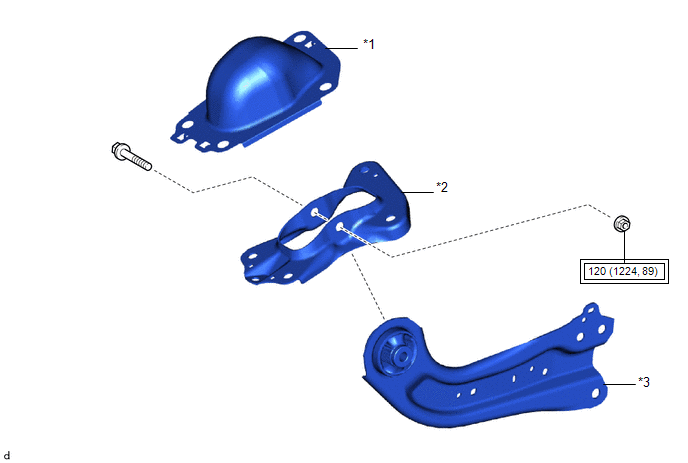

ILUSTRACIÓN

*1

CUBIERTA DEL SOPORTE DE LA SUSPENSIÓN TRASERA N° 1

*2

SOPORTE DEL BRAZO DE LA SUSPENSIÓN TRASERA

*3

CONJUNTO DEL EJE DE SALIDA TRASERO

-

-

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

-

-

    Eje De Salida Trasero
    ...

    ExtracciÓn
    EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se ...
