INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. INSTALE EL SOPORTE DEL BRAZO DE LA SUSPENSIÓN TRASERA
(a) Instale provisionalmente el soporte del brazo de la suspensión trasera en el conjunto del eje de salida trasero con el perno y la tuerca.
AVISO:
|

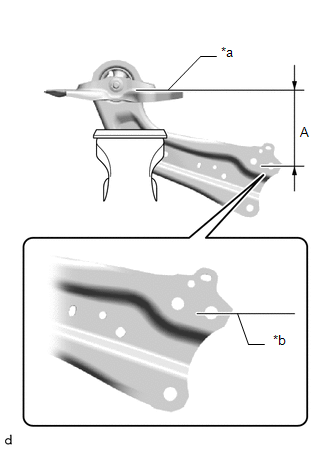

(b) Ubique el conjunto del eje de salida trasero como se muestra en la ilustración. Longitud de referencia (A): 150 mm (5.91 pulg.) |
|
(c) Apriete totalmente la tuerca.
Torque:
120 N·m {1,224 kgf·cm, 89 ft·lbf}
AVISO:
No gire el perno, ya que tiene un tope propio. Apriete la tuerca con el perno fijado.
2. COLOQUE LA CUBIERTA DEL SOPORTE DE LA SUSPENSIÓN TRASERA N° 1
(a) Enganche las 3 garras para instalar la cubierta del soporte de la suspensión trasera N° 1.
3. INSTALE EL CONJUNTO DEL EJE DE SALIDA TRASERO
(a) Con un gato de transmisión y un taco de madera, sujete el conjunto del brazo de la suspensión trasera n° 2.
AVISO:
(b) Instale el conjunto del brazo del eje de salida trasero en el vehículo con los 4 pernos.
Torque:
90 N·m {918 kgf·cm, 66 ft·lbf}
(c) Instale el conjunto del eje de salida trasero en el conjunto del soporte del eje trasero con los 2 pernos.
Torque:
135 N·m {1,377 kgf·cm, 100 ft·lbf}
4. INSTALE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2
(a) Enganche la abrazadera.
(b) Instale el conjunto del cable del freno de estacionamiento n° 2 en el conjunto del eje de salida trasero con la tuerca.
Torque:
15.5 N·m {158 kgf·cm, 11 ft·lbf}
(c) Conecte el conector del cable del freno de estacionamiento n° 2 en el conjunto del cubo y cojinete del eje trasero.
5. INSTALE EL CONJUNTO DEL ESTABILIZADOR TRASERO
Haga clic aquí
6. COLOQUE LA RUEDA TRASERA
Haga clic aquí
7. INSPECCIONE Y AJUSTE LA ALINEACIÓN DE LAS RUEDAS TRASERAS
Haga clic aquí
