Toyota CH-R Manual de Taller: Desmontaje

DESMONTAJE

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DEL CAMBIO

(a) Desenganche las 4 guías y las 6 garras para extraer el subconjunto de la cubierta del orificio del cambio del subconjunto del panel superior de la consola.

2. EXTRAIGA EL INDICADOR DE POSICIÓN DEL CAMBIO

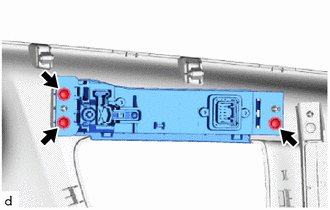

(a) Quite los 3 tornillos y extraiga el indicador de posición del cambio del subconjunto del panel superior de la consola.

3. EXTRAIGA EL SUBCONJUNTO DEL SOPORTE DEL ALOJAMIENTO DE LA PALANCA DE CAMBIOS

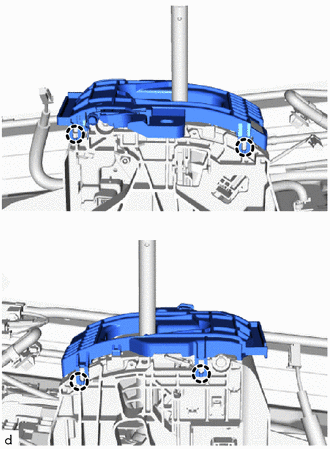

(a) Desenganche las 4 garras para extraer el subconjunto del soporte del alojamiento de la palanca de cambios del conjunto de la unidad de control del dispositivo de bloqueo del cambio.
