INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. FIJE EL VEHÍCULO

(a) Accione completamente el freno de estacionamiento y calce de las ruedas.

ADVERTENCIA:

  • Asegúrese de aplicar el freno de estacionamiento y calce de las ruedas un antes de ejecutar este procedimiento.

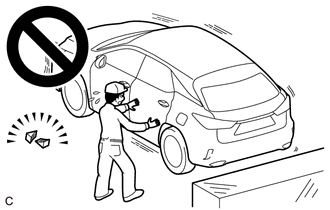

  • Si el vehículo no está bien y la palanca de cambios se mueve a la posición N, el vehículo puede moverse repentinamente, que podría provocar un accidente o heridas graves.

2. VERIFIQUE LA POSICIÓN DE LA PALANCA DE CAMBIOS

(a) Cuando cambie la palanca de cambios de la posición P a cada posición con el interruptor de encendido en posición ON y el pedal del freno pisado, asegúrese de que la palanca de cambios se mueva sin problemas a la posición correcta.

(b) Arranque el motor y asegúrese de que el vehículo se mueve hacia adelante cuando se mueve la palanca de cambios de N a D y que se desplaza hacia atrás cuando la palanca de cambios se mueve a la posición R.

Si el funcionamiento no es el especificado, inspeccione el interruptor de posición de estacionamiento/punto muerto y el conjunto de la palanca de cambios.

3. INSPECCIONE EL FUNCIONAMIENTO DEL BLOQUEO DEL CAMBIO

(a) Mueva la palanca de cambios hasta P.

(b) Apague el interruptor de encendido.

(c) Compruebe si la palanca de cambios no se puede mover de la posición P a cualquier otra posición.

(d) Coloque el interruptor de encendido en la posición ON, pise el pedal del freno y verifique si la palanca de cambios se puede mover a otra posición.

Si el funcionamiento no es el especificado, inspeccione el conjunto de la palanca de cambios.

4. COMPRUEBE EL FUNCIONAMIENTO DEL BOTÓN DE DESBLOQUEO DEL CAMBIO

(a) Mueva la palanca de cambios hasta P.

(b) Apague el interruptor de encendido.

(c) Quite el sombrerete de la palanca de cambios.

(d) Cuando mueva la palanca de cambios con el botón de desbloqueo del cambio pulsado, compruebe si la palanca de cambios se puede mover de la posición P a cualquier otra posición.

Si el funcionamiento no es el especificado, inspeccione el conjunto de la palanca de cambios.

(e) Instale el sombrerete la palanca de cambios.

5. COMPRUEBE EL FUNCIONAMIENTO DE INTERBLOQUEO DE LA LLAVE (sin sistema de llave inteligente)

(a) Coloque el interruptor de encendido en posición ON.

(b) Pise el pedal del freno y mueva la palanca de cambios a cualquier otra posición que no sea la P.

(c) Compruebe que la llave de encendido no puede colocarse en posición LOCK.

(d) Coloque la palanca de cambios en la posición P, coloque la llave de encendido en posición LOCK y compruebe que la llave de encendido no se pueda extraer.

Si el funcionamiento no es el especificado, inspeccione el conjunto de la palanca de cambios.
