EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del muelle espiral trasero.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios |
Vinculado |
|---|---|---|---|
|
Ajuste de la alineación de las ruedas traseras |
|
|
|
|
Extracción/instalación del subconjunto izquierdo del sensor trasero de regulación de altura*1 |
Inicialice el subconjunto de la ECU del faro izquierdo |
Sistema automático de regulación del nivel del haz de los faros |
|
|
Suspensión, neumáticos, etc. (La altura del vehículo cambia debido a la suspensión o a la sustitución los neumáticos)*1 |
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA TRASERA
Haga clic aquí
2. EXTRAIGA EL SUBCONJUNTO IZQUIERDO DEL SENSOR TRASERO DE REGULACIÓN DE ALTURA (con sensor de regulación de altura)
Haga clic aquí
3. EXTRAIGA EL MUELLE ESPIRAL TRASERO
|

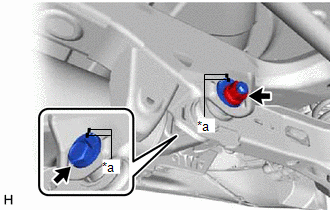

(a) Coloque marcas de correspondencia en la leva de ajuste n° 2 del ángulo de caída, el subconjunto de la leva de ajuste de la convergencia de la suspensión trasera y el subconjunto del elemento de la suspensión trasera. |
|
(b) Afloje la tuerca (lado del subconjunto del elemento de la suspensión trasera) del conjunto del brazo de la suspensión trasera n° 2.
AVISO:
Sujete el subconjunto de la leva de ajuste de la convergencia de la suspensión trasera mientras gira la tuerca.
|

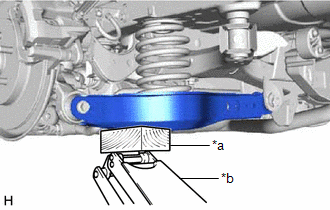

(c) Con un gato y un taco de madera, sujete el conjunto del brazo de la suspensión trasera n° 2. AVISO:
|
|
|

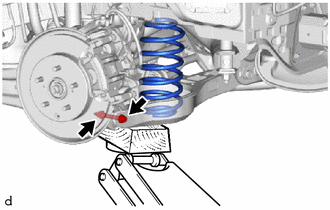

(d) Extraiga el perno y la tuerca, y separe el conjunto del brazo de la suspensión trasera n° 2 (lado del subconjunto del soporte del eje trasero) del subconjunto del soporte del eje trasero. AVISO: No gire la tuerca, ya que tiene un tope propio. Afloje el perno con la tuerca fijada. |
|
(e) Baje lentamente el conjunto del brazo de la suspensión n° 2 y, a continuación, extraiga el muelle espiral trasero.
4. EXTRAIGA EL AISLANTE SUPERIOR DEL MUELLE ESPIRAL TRASERO
(a) Extraiga el aislante del muelle espiral superior trasero del vehículo.
5. EXTRAIGA EL AISLANTE INFERIOR DEL MUELLE ESPIRAL TRASERO
(a) Extraiga el aislante del muelle espiral inferior trasero del conjunto del brazo de la suspensión n° 2.
