INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL AISLANTE SUPERIOR DEL MUELLE ESPIRAL TRASERO

(a) Instale el aislante del muelle espiral superior trasero en el vehículo.

2. INSTALE EL AISLANTE INFERIOR DEL MUELLE ESPIRAL TRASERO

(a) Instale el aislante del muelle espiral inferior trasero en el conjunto del brazo de la suspensión n° 2.

3. COLOQUE EL MUELLE ESPIRAL TRASERO

(a) Coloque el muelle espiral trasero en el conjunto del brazo de la suspensión n° 2.

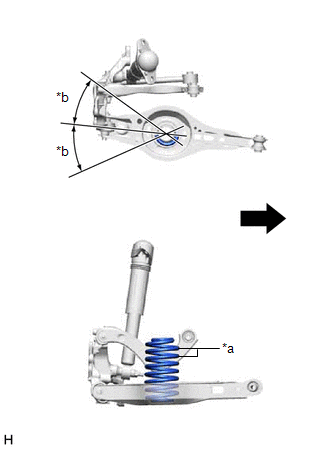

*a

Marca de identificación

*b

30° o menos

Parte interior del vehículo

AVISO:

  • Fije el muelle espiral trasero de forma que su extremo inferior se encuentre dentro del margen indicado en la ilustración.
  • Coloque el muelle espiral trasero con la marca de identificación en la posición indicada en la ilustración.

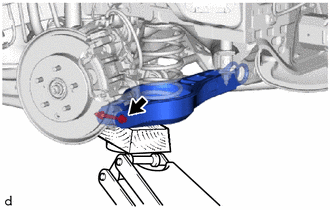

(b) Con la ayuda de un gato y un taco de madera, eleve lentamente el conjunto del brazo de la suspensión trasera n° 2 y, a continuación, instale el conjunto del brazo de la suspensión trasera n° 2 en el subconjunto del soporte del eje trasero con el perno y la tuerca.

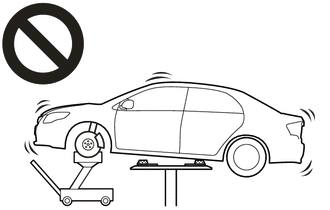

  • No eleve demasiado el gato.
  • El vehículo podría caer y causar un accidente grave.

AVISO:

  • No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.
  • Asegúrese de elevar lentamente el conjunto del brazo de suspensión trasera n° 2 con el gato.
  • Asegúrese de realizar esta operación con el vehículo lo más bajo posible.
  • Inserte el perno con el extremo roscado orientado hacia la parte delantera del vehículo.

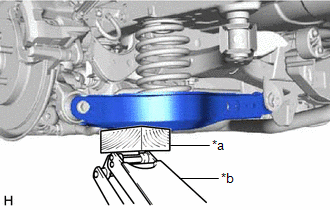

*a

Taco de madera

*b

Gato

4. ESTABILICE LA SUSPENSIÓN

Haga clic aquí

5. INSTALE EL CONJUNTO DEL BRAZO DE SUSPENSIÓN TRASERA N° 2

(a) Instale el conjunto del brazo de la suspensión trasera n° 2 (lado del subconjunto del soporte del eje trasero) con el perno.

Torque:

73 N·m {744 kgf·cm, 54 ft·lbf}

AVISO:

No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.

6. INSTALE EL SUBCONJUNTO IZQUIERDO DEL SENSOR TRASERO DE REGULACIÓN DE ALTURA (con sensor de regulación de altura)

Haga clic aquí

7. COLOQUE LA RUEDA TRASERA

Haga clic aquí

8. INSTALE EL CONJUNTO DEL BRAZO DE SUSPENSIÓN TRASERA N° 2

(a) Instale el conjunto del brazo de la suspensión trasera n° 2 (lado del subconjunto del elemento de suspensión trasera) con la tuerca.

Haga clic aquí

9. INSPECCIONE Y AJUSTE LA ALINEACIÓN DE LAS RUEDAS TRASERAS

Haga clic aquí

10. LLEVE A CABO LA INICIALIZACIÓN (con sensor de regulación de altura)

Haga clic aquí
