Toyota CH-R Manual de Taller: Desecho
DESECHO
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Una batería de litio alimenta la válvula y transmisor de advertencia de la presión de los neumáticos. Si tiene que deshacerse de la válvula y transmisor de advertencia de la presión de los neumáticos, extraiga la batería y proceda correctamente.
PROCEDIMIENTO
1. DESECHO DE LA VÁLVULA Y DEL TRANSMISOR DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS
.png) |

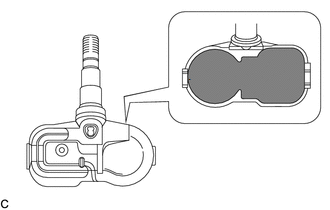

Uretano |
(a) Extraiga el uretano que protege la pila de litio y la placa de circuitos.
|

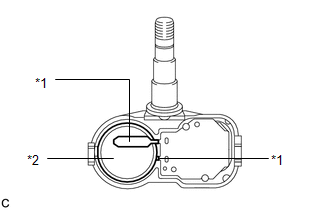

(b) Corte los 2 terminales para extraer la pila de litio del transmisor y la válvula de advertencia de la presión de los neumáticos. |
|
