DESCRIPCIÓN

Una vez registrados todos los ID, el DTC C2126/26 se almacena en la ECU y receptor de advertencia de la presión de los neumáticos, y el indicador de advertencia de la presión de los neumáticos parpadea durante 1 minuto y luego se enciende.

Si la ECU de advertencia y el receptor de la presión de los neumáticos recibe correctamente las ondas de radio de todos los transmisores cuyos identificadores se hayan almacenado en la ECU, se borrará el DTC C2126/26 y se apagará el indicador de advertencia de dicha presión.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Nota

C2126/26

Identificador del transmisor no recibido en el modo principal

Una vez finalizado el registro de identificadores del transmisor, la ECU no recibe ondas de radio de los transmisores cuyos identificadores están almacenados en la ECU.
  • Fallo en el registro de identificadores del transmisor
  • Válvula y transmisor de advertencia de la presión de los neumáticos
  • Receptor y ECU de advertencia de la presión de los neumáticos

-

OBSERVACIÓN:

El propósito de los DTC es poder entregar un vehículo con los ID registrados correctamente. Tras registrar todos los identificadores, se detecta el DTC C2126/26, y el indicador de advertencia de la presión de los neumáticos parpadea durante 1 minuto y luego se enciende. Si el indicador de advertencia de la presión de los neumáticos no se apaga transcurridos unos segundos, es posible que los ID no se hayan registrado correctamente.

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Cuando sustituya el receptor y la ECU de advertencia de la presión de los neumáticos, utilice el Techstream para leer los ID del transmisor memorizados en la ECU antigua y anótelos antes de retirarla.

    Haga clic aquí

  • Es necesario llevar a cabo la inicialización después del registro de los ID del transmisor en el receptor y la ECU de advertencia de la presión de los neumáticos si se han sustituido la ECU y/o una de las válvulas y transmisores.

PROCEDIMIENTO

1.

IDENTIFIQUE EL TRANSMISOR NO RECIBIDO

(a) Establezca la presión de los neumáticos en el valor especificado.

Haga clic aquí

(b) Apague el interruptor de encendido.

(c) Conecte el Techstream al DLC3.

(d) Coloque el interruptor de encendido en posición ON.

(e) Encienda el Techstream.

(f) Acceda a los siguientes menús: Chassis / Tire Pressure Monitor / Data List.

(g) Visualice el valor "ID Tire Inflation Pressure" de cada rueda con el Techstream.

(h) Reduzca rápidamente la presión de los neumáticos de cada rueda 40 kPa (0.4 kgf/cm2, 5.8 lb/pulg2) como mínimo en un plazo de 30 segundos. Si no cambian el valor de "ID Tire Inflation Pressure" que se visualizan en el Techstream, la válvula y transmisor de advertencia de presión de los neumáticos correspondientes al valor de "ID Tire Inflation Pressure" inalterados eran la causa de la emisión del DTC.

OBSERVACIÓN:

  • Identifique la válvula y el transmisor de advertencia de la presión de los neumáticos defectuoso liberando repetidamente la presión de cada neumático.
  • Registre qué valor de "ID Tire Inflation Pressure" corresponde a cada neumático.
Chassis > Tire Pressure Monitor > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

ID 1 Tire Inflation Pressure

Identificador ID1 de presión de inflado de neumáticos

mín.: Presión absoluta (abs) / 0 kPa (0 kgf/cm2, 0 lb/pulg2), presión relativa (manométrica) / 0 kPa (0 kgf/cm2, 0 lb/pulg2)

máx.: Presión absoluta (abs) / 480 kPa (4.9 kgf/cm2, 70 lb/pulg2), presión relativa (manométrica) / 380 kPa (3.9 kgf/cm2, 55 lb/pulg2)

Presión de inflado de neumáticos real

Si se visualiza N/A, los datos no se han recibido.*1

ID 2 Tire Inflation Pressure

Identificador ID2 de presión de inflado de neumáticos

mín.: Presión absoluta (abs) / 0 kPa (0 kgf/cm2, 0 lb/pulg2), presión relativa (manométrica) / 0 kPa (0 kgf/cm2, 0 lb/pulg2)

máx.: Presión absoluta (abs) / 480 kPa (4.9 kgf/cm2, 70 lb/pulg2), presión relativa (manométrica) / 380 kPa (3.9 kgf/cm2, 55 lb/pulg2)

Presión de inflado de neumáticos real

Si se visualiza N/A, los datos no se han recibido.*1

ID 3 Tire Inflation Pressure

Identificador ID3 de presión de inflado de neumáticos

mín.: Presión absoluta (abs) / 0 kPa (0 kgf/cm2, 0 lb/pulg2), presión relativa (manométrica) / 0 kPa (0 kgf/cm2, 0 lb/pulg2)

máx.: Presión absoluta (abs) / 480 kPa (4.9 kgf/cm2, 70 lb/pulg2), presión relativa (manométrica) / 380 kPa (3.9 kgf/cm2, 55 lb/pulg2)

Presión de inflado de neumáticos real

Si se visualiza N/A, los datos no se han recibido.*1

ID 4 Tire Inflation Pressure

Identificador ID4 de presión de inflado de neumáticos

mín.: Presión absoluta (abs) / 0 kPa (0 kgf/cm2, 0 lb/pulg2), presión relativa (manométrica) / 0 kPa (0 kgf/cm2, 0 lb/pulg2)

máx.: Presión absoluta (abs) / 480 kPa (4.9 kgf/cm2, 70 lb/pulg2), presión relativa (manométrica) / 380 kPa (3.9 kgf/cm2, 55 lb/pulg2)

Presión de inflado de neumáticos real

Si se visualiza N/A, los datos no se han recibido.*1

ID 5 Tire Inflation Pressure

Identificador ID5 de presión de inflado de neumáticos

mín.: Presión absoluta (abs) / 0 kPa (0 kgf/cm2, 0 lb/pulg2), presión relativa (manométrica) / 0 kPa (0 kgf/cm2, 0 lb/pulg2)

máx.: Presión absoluta (abs) / 480 kPa (4.9 kgf/cm2, 70 lb/pulg2), presión relativa (manométrica) / 380 kPa (3.9 kgf/cm2, 55 lb/pulg2)

Presión de inflado de neumáticos real
  • Si se visualiza N/A, los datos no se han recibido.*1
  • *2

OBSERVACIÓN:

  • *1: Puede que transcurran unos minutos hasta que se visualicen los valores.
  • *2: Con neumático de repuesto de tamaño normal
  • La posición del volante no se puede determinar de ID1 a ID4 (ID5: con neumático de repuesto de tamaño normal) en la lista de datos.
Chassis > Tire Pressure Monitor > Data List

Pantalla del tester

ID 1 Tire Inflation Pressure

ID 2 Tire Inflation Pressure

ID 3 Tire Inflation Pressure

ID 4 Tire Inflation Pressure

ID 5 Tire Inflation Pressure

(i) Compruebe la lista de datos.

AVISO:

  • Puede que transcurran unos minutos hasta que se visualicen los datos actualizados de la presión de los neumáticos.
  • Si el valor de "ID Tire Inflation Pressure" no ha cambiado, reinicie la presión de los neumáticos según el valor especificado apropiado y gire el neumático de 90 a 270 grados. A continuación, libere rápidamente la presión del neumático y compruebe de nuevo el valor.
  • Registre el identificador del transmisor de los datos "ID Tire Inflation Pressure" que corresponda a cada neumático.

(j) Tras asegurarse de que han cambiado los valores de "ID Tire Inflation Pressure" (ID de presión de inflado de los neumáticos) de un neumático, repita este procedimiento para cada neumático. Identifique el transmisor que no se ha recibido.

Resultado:

Resultado

Vaya a

Uno o más transmisores son anómalos

A

Todos los transmisores funcionan correctamente

B
B

FIN DE LA INSPECCIÓN
A

2.

COMPRUEBE EL IDENTIFICADOR DEL TRANSMISOR

(a) Apague el interruptor de encendido.

(b) Conecte el Techstream al DLC3.

(c) Coloque el interruptor de encendido en posición ON.

(d) Encienda el Techstream.

(e) Acceda a los siguientes menús: Chassis / Tire Pressure Monitor / Data List.

(f) Compruebe los valores en la siguiente tabla.

Chassis > Tire Pressure Monitor > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Registered ID 1 Code

Código ID1 registrado

mín.: 0

máx.: FFFFFFF*1

Se muestra el n° de identificador registrado para el transmisor ID1

-

Registered ID 2 Code

Código ID2 registrado

mín.: 0

máx.: FFFFFFF*1

Se muestra el n° de identificador registrado para el transmisor ID2

-

Registered ID 3 Code

Código ID3 registrado

mín.: 0

máx.: FFFFFFF*1

Se muestra el n° de identificador registrado para el transmisor ID3

-

Registered ID 4 Code

Código ID4 registrado

mín.: 0

máx.: FFFFFFF*1

Se muestra el n° de identificador registrado para el transmisor ID4

-

Registered ID 5 Code

Código ID5 registrado

mín.: 0

máx.: FFFFFFF*1

Se muestra el n° de identificador registrado para el transmisor ID5

*2

OBSERVACIÓN:

  • *1: Se visualiza solo cuando el número de ID no está registrado.
  • *2: Con neumático de repuesto de tamaño normal
Chassis > Tire Pressure Monitor > Data List

Pantalla del tester

Registered ID 1 Code

Registered ID 2 Code

Registered ID 3 Code

Registered ID 4 Code

Registered ID 5 Code

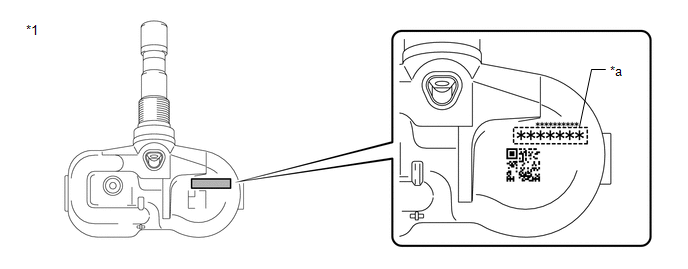

(g) Compruebe el número de ID del transmisor identificado extrayéndolo del neumático y de la rueda.

*1

Válvula y transmisor de advertencia de la presión del neumático

-

-

*a

Identificador del transmisor (número de 7 dígitos)

-

-

(h) Asegúrese de que el número identificador del transmisor coincide con el identificador del transmisor registrado.

Resultado:

Resultado

Vaya a

Coincide

A

No coincide

B
B

VAYA AL PASO 4

A

3.

SUSTITUYA LA VÁLVULA Y EL TRANSMISOR DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

(a) Sustituya la válvula y transmisor de advertencia de la presión de los neumáticos.

Haga clic aquí

SIGUIENTE

4.

REGISTRO DEL IDENTIFICADOR DEL TRANSMISOR

(a) Realice el registro.

Haga clic aquí

SIGUIENTE

5.

EFECTÚE LA INICIALIZACIÓN

(a) Establezca la presión de los neumáticos en el valor especificado.

Haga clic aquí

(b) Lleve a cabo la inicialización.

Haga clic aquí

SIGUIENTE

6.

COMPRUEBE LA PRESIÓN DE INFLADO DE LOS NEUMÁTICOS (LISTA DE DATOS)

(a) Apague el interruptor de encendido.

(b) Conecte el Techstream al DLC3.

(c) Coloque el interruptor de encendido en posición ON.

(d) Encienda el Techstream.

(e) Acceda a los siguientes menús: Chassis / Tire Pressure Monitor / Data List.

(f) Compruebe los valores en la siguiente tabla.

Chassis > Tire Pressure Monitor > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

ID 1 Tire Inflation Pressure

Identificador ID1 de presión de inflado de neumáticos

mín.: Presión absoluta (abs) / 0 kPa (0 kgf/cm2, 0 lb/pulg2), presión relativa (manométrica) / 0 kPa (0 kgf/cm2, 0 lb/pulg2)

máx.: Presión absoluta (abs) / 480 kPa (4.9 kgf/cm2, 70 lb/pulg2), presión relativa (manométrica) / 380 kPa (3.9 kgf/cm2, 55 lb/pulg2)

Presión de inflado de neumáticos real

Si se visualiza N/A, los datos no se han recibido.*1

ID 2 Tire Inflation Pressure

Identificador ID2 de presión de inflado de neumáticos

mín.: Presión absoluta (abs) / 0 kPa (0 kgf/cm2, 0 lb/pulg2), presión relativa (manométrica) / 0 kPa (0 kgf/cm2, 0 lb/pulg2)

máx.: Presión absoluta (abs) / 480 kPa (4.9 kgf/cm2, 70 lb/pulg2), presión relativa (manométrica) / 380 kPa (3.9 kgf/cm2, 55 lb/pulg2)

Presión de inflado de neumáticos real

Si se visualiza N/A, los datos no se han recibido.*1

ID 3 Tire Inflation Pressure

Identificador ID3 de presión de inflado de neumáticos

mín.: Presión absoluta (abs) / 0 kPa (0 kgf/cm2, 0 lb/pulg2), presión relativa (manométrica) / 0 kPa (0 kgf/cm2, 0 lb/pulg2)

máx.: Presión absoluta (abs) / 480 kPa (4.9 kgf/cm2, 70 lb/pulg2), presión relativa (manométrica) / 380 kPa (3.9 kgf/cm2, 55 lb/pulg2)

Presión de inflado de neumáticos real

Si se visualiza N/A, los datos no se han recibido.*1

ID 4 Tire Inflation Pressure

Identificador ID4 de presión de inflado de neumáticos

mín.: Presión absoluta (abs) / 0 kPa (0 kgf/cm2, 0 lb/pulg2), presión relativa (manométrica) / 0 kPa (0 kgf/cm2, 0 lb/pulg2)

máx.: Presión absoluta (abs) / 480 kPa (4.9 kgf/cm2, 70 lb/pulg2), presión relativa (manométrica) / 380 kPa (3.9 kgf/cm2, 55 lb/pulg2)

Presión de inflado de neumáticos real

Si se visualiza N/A, los datos no se han recibido.*1

ID 5 Tire Inflation Pressure

Identificador ID5 de presión de inflado de neumáticos

mín.: Presión absoluta (abs) / 0 kPa (0 kgf/cm2, 0 lb/pulg2), presión relativa (manométrica) / 0 kPa (0 kgf/cm2, 0 lb/pulg2)

máx.: Presión absoluta (abs) / 480 kPa (4.9 kgf/cm2, 70 lb/pulg2), presión relativa (manométrica) / 380 kPa (3.9 kgf/cm2, 55 lb/pulg2)

Presión de inflado de neumáticos real
  • Si se visualiza N/A, los datos no se han recibido.*1
  • *2

OBSERVACIÓN:

  • *1: Puede que transcurran unos minutos hasta que se visualicen los valores.
  • La posición del volante no se puede determinar de ID1 a ID4 (ID5: con neumático de repuesto de tamaño normal) en la lista de datos.
  • Si el valor de "ID Tire Inflation Pressure" no ha cambiado, reinicie la presión de los neumáticos según el valor especificado apropiado y gire el neumático de 90 a 270 grados. A continuación, libere rápidamente la presión del neumático y compruebe de nuevo el valor.
  • *2: Con neumático de repuesto de tamaño normal
Chassis > Tire Pressure Monitor > Data List

Pantalla del tester

ID 1 Tire Inflation Pressure

ID 2 Tire Inflation Pressure

ID 3 Tire Inflation Pressure

ID 4 Tire Inflation Pressure

ID 5 Tire Inflation Pressure

Resultado:

Resultado

Vaya a

No se visualizan los valores de presión de los neumáticos.

A

Todos los valores de presión de los neumáticos coinciden con los valores especificados.

B
A

SUSTITUYA LA ECU Y EL RECEPTOR DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

B

FIN DE LA INSPECCIÓN
