Toyota CH-R Manual de Taller: CÁmara De TelevisiÓn

Componentes

COMPONENTES

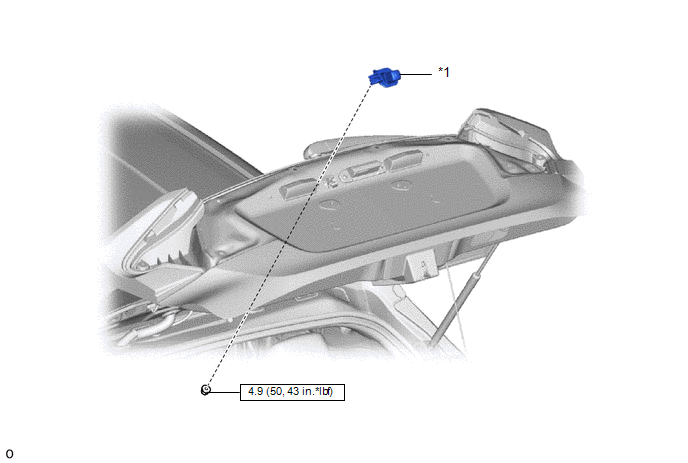

ILUSTRACIÓN

*1

CONJUNTO DE LA CÁMARA DE TELEVISIÓN TRASERA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL MALETERO

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LA CÁMARA DE TELEVISIÓN TRASERA

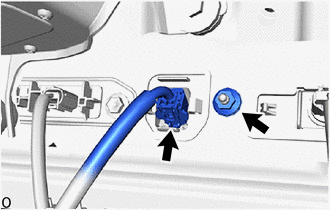

(a) Desconecte el conector.

(b) Extraiga la tuerca.

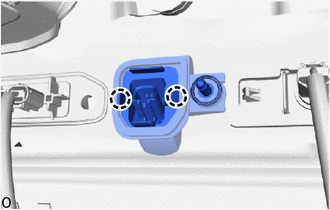

(c) Desenganche las garras y extraiga el conjunto de la cámara de televisión trasera.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA CÁMARA DE TELEVISIÓN TRASERA

(a) Enganche las garras e instale provisionalmente el conjunto de la cámara de televisión trasera.

(b) Instale la tuerca.

Torque:

4.9 N·m {50 kgf·cm, 43 in·lbf}

(c) Conecte el conector.

2. INSTALE EL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL MALETERO

Haga clic aquí
