EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben realizar después de extraer e instalar las piezas, o al sustituirlas durante la extracción/instalación del avisador acústico de supervisión de punto ciego se muestran a continuación.

Procedimientos necesarios tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado	Procedimiento necesario	Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios
Desconecte el cable del terminal negativo de la batería	Memorice el punto muerto del ángulo de dirección	Sistema de aviso de cambio involuntario de carril (con control de la dirección)
	Memorice el punto muerto del ángulo de dirección	Sistema de seguridad anticolisión
	Inicialice el mecanismo de bloqueo de la puerta trasera	Inicialice el mecanismo de bloqueo de la puerta trasera

ADVERTENCIA:

Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las medidas de precaución relativas al sistema del airbag SRS antes de realizar las operaciones de mantenimiento.

Haga clic aquí

PROCEDIMIENTO

1. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí

2. EXTRAIGA LA PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

4. DESCONECTE EL SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPÓ

Haga clic aquí

5. EXTRAIGA LA CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES

Haga clic aquí

6. EXTRAIGA EL AVISADOR ACÚSTICO DEL SISTEMA DE SUPERVISIÓN DE PUNTO CIEGO

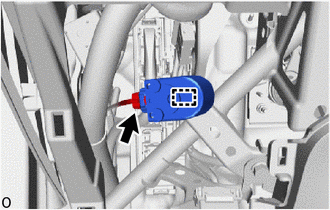

(a) Desenganche la abrazadera usando un extractor de clips.

(b) Desconecte el conector para extraer el avisador acústico de supervisión de punto ciego.
