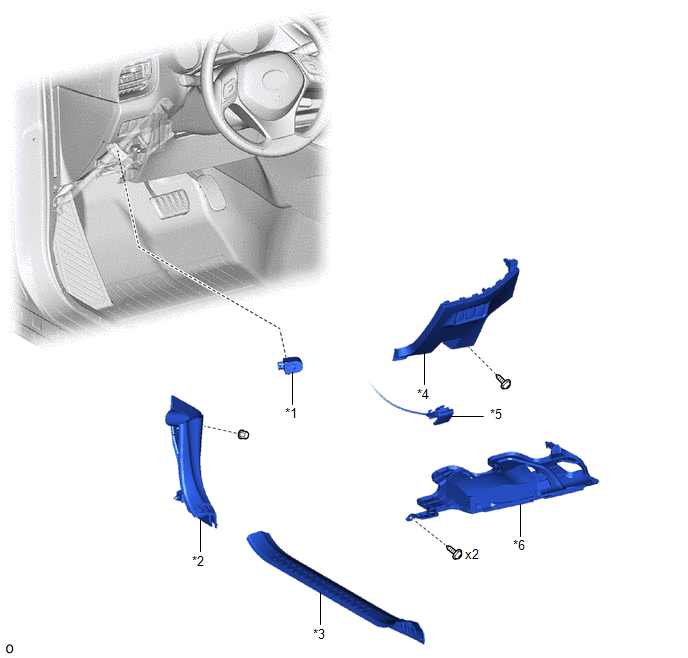

COMPONENTES
ILUSTRACIÓN
|
*1 |
AVISADOR ACÚSTICO DEL SISTEMA DE SUPERVISIÓN DE PUNTO CIEGO |
*2 |
PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS |
|
*3 |
ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA |
*4 |
CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES |
|
*5 |
SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPÓ |
*6 |
SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1 |
