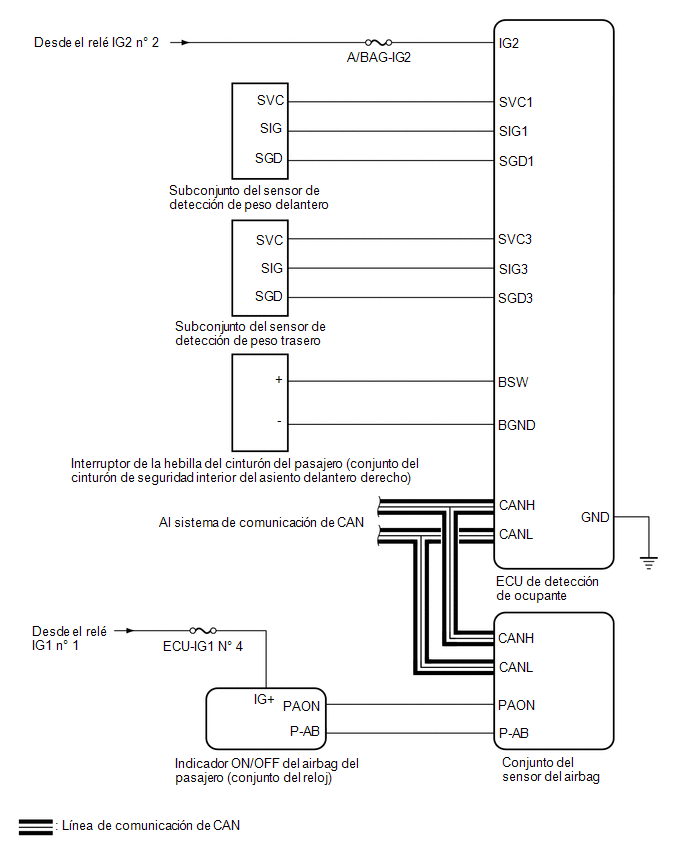

DIAGRAMA DEL SISTEMA

Tabla de comunicaciones

ECU de transmisión (transmisor)	ECU de recepción	Señal	Método de comunicación
Conjunto del sensor del airbag	ECU de detección de ocupante	Señal de detección de colisión Señal de aceleración Señal de la fuente de alimentación del sensor Señal de error del sensor Señal del tipo de sensor	CAN
ECU de control de derrape (conjunto del actuador del freno)	ECU de detección de ocupante	Señal de velocidad del vehículo Señal del sensor de G Señal de error de punto cero del sensor G
ECU de detección de ocupante	Conjunto del sensor del airbag	Señal de fallo del sistema de clasificación de ocupantes Señal de error de punto cero del sistema de clasificación de ocupantes Señal de estado de ocupante para el pasajero Señal de estado del interruptor de la hebilla del pasajero

ECU de transmisión

(transmisor)

ECU de recepción

Señal

Método de comunicación

Conjunto del sensor del airbag

ECU de detección de ocupante

Señal de detección de colisión
Señal de aceleración
Señal de la fuente de alimentación del sensor
Señal de error del sensor
Señal del tipo de sensor

CAN

ECU de control de derrape (conjunto del actuador del freno)

ECU de detección de ocupante

Señal de velocidad del vehículo
Señal del sensor de G
Señal de error de punto cero del sensor G

ECU de detección de ocupante

Conjunto del sensor del airbag

Señal de fallo del sistema de clasificación de ocupantes
Señal de error de punto cero del sistema de clasificación de ocupantes
Señal de estado de ocupante para el pasajero
Señal de estado del interruptor de la hebilla del pasajero
