Toyota CH-R Manual de Taller: Instalación
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL AIRBAG DEL COJÍN DEL ASIENTO DELANTERO DERECHO
(a) Pase el mazo de cables del airbag a través del orificio.
|

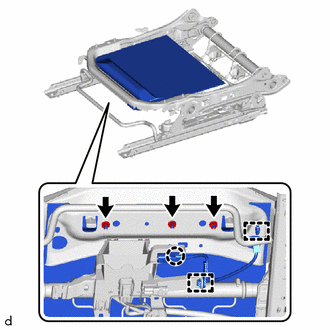

(b) Instale el conjunto del airbag del cojín del asiento delantero derecho con 3 tuercas nuevas. Torque: 5.5 N·m {56 kgf·cm, 49 in·lbf} AVISO:
|
|
.png)
(c) Enganche la garra y las abrazaderas.
OBSERVACIÓN:
Enganche primero la garra.
2. COLOQUE LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA
Haga clic aquí .gif)
3. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO
Haga clic aquí
