EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del airbag del cojín del asiento delantero derecho.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución

Procedimientos necesarios

Efectos/inoperante al no llevarse a cabo

Vinculado

Extracción/instalación del asiento del pasajero delantero

Calibración a cero (sistema de clasificación de ocupantes)
  • Sistema de clasificación de ocupantes
  • Indicador ON/OFF del airbag del pasajero
  • Sistema de airbag (lado del pasajero delantero)
  • Sistema de aviso del cinturón de seguridad (pasajero delantero)

Desconecte el cable del terminal negativo de la batería

Memorice el punto muerto del ángulo de dirección

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Sistema de seguridad anticolisión

Inicialice el mecanismo de bloqueo de la puerta trasera

Sistema eléctrico del cierre centralizado de puertas

  • Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".

    Haga clic aquí

  • Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.

AVISO:

Si el conjunto del airbag del cojín del asiento delantero derecho se ha desplegado, sustituya el conjunto del airbag del cojín del asiento delantero derecho, el conjunto del dispositivo de ajuste del asiento delantero derecho, la almohadilla del cojín del asiento delantero de tipo individual y la cubierta del cojín del asiento delantero de tipo individual por las piezas necesarias según el alcance de los daños de la colisión.

Haga clic aquí

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL COJÍN DEL ASIENTO DELANTERO DERECHO

ADVERTENCIA:

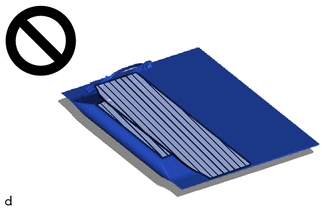

Cuando guarde el conjunto del airbag del cojín del asiento delantero derecho, mantenga el lado de despliegue del airbag hacia arriba.

Lado de despliegue

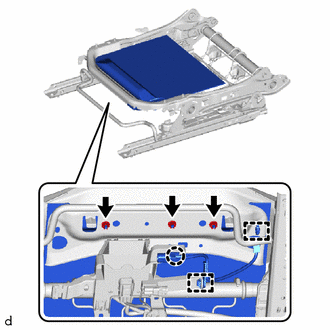

(a) Desenganche las abrazaderas y la garra.

OBSERVACIÓN:

Desenganche primero las abrazaderas.

(b) Extraiga las 3 tuercas.

AVISO:

  • No reutilice las tuercas.
  • Asegúrese de que el conjunto del dispositivo de ajuste del asiento delantero derecho no está deformado. Si lo está, sustitúyalo por uno nuevo.

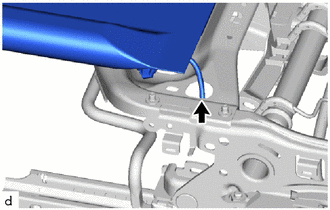

(c) Pase el cable a través del orificio del airbag para extraer el conjunto del airbag del cojín del asiento delantero derecho.
