Toyota CH-R Manual de Taller: Componentes

COMPONENTES

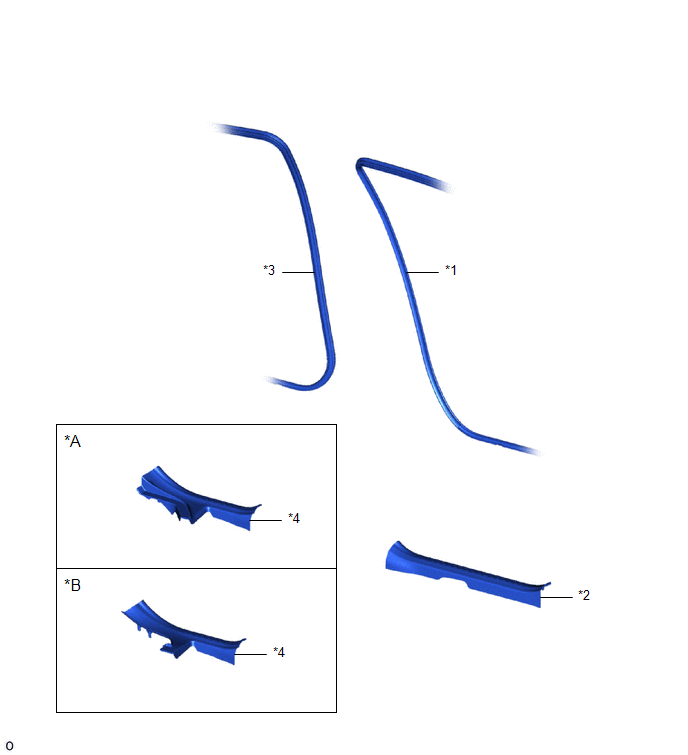

ILUSTRACIÓN

*A

Sin airbag lateral del asiento trasero

*B

Con airbag lateral del asiento trasero

*1

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA

*2

ESTRIBO DE LA PUERTA DELANTERA

*3

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA

*4

ESTRIBO DE LA PUERTA TRASERA

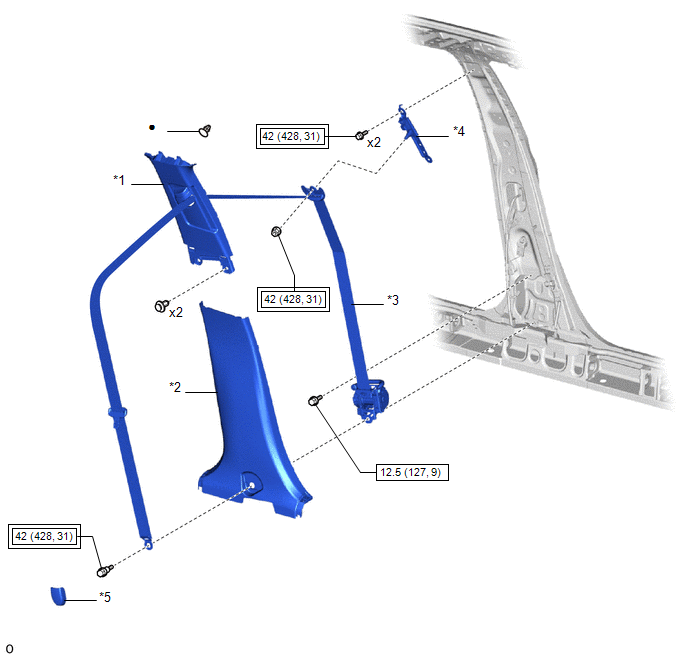

ILUSTRACIÓN

*1

CONJUNTO DEL EMBELLECEDOR DEL MONTANTE CENTRAL

*2

EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL

*3

CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO

*4

CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL ANCLAJE DEL CINTURÓN DE HOMBRO DELANTERO

*5

CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURÓN DE CADERA

-

-

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

-

-
