Toyota CH-R Manual de Taller: El indicador luminoso de seguridad no parpadea

DESCRIPCIÓN

La ECU de certificación (conjunto de la ECU de la llave inteligente) hace parpadear al indicador luminoso de seguridad (conjunto del receptor del reloj) cuando el sistema inmovilizador se activa (interruptor del motor en posición OFF).

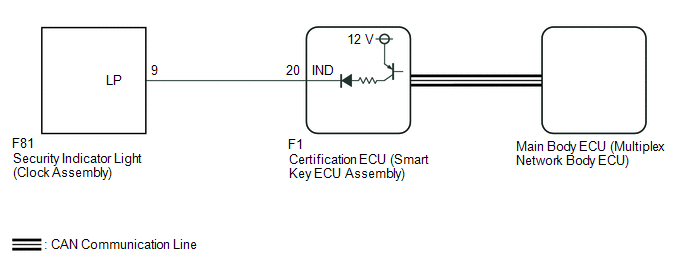

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Al utilizar el Techstream con el interruptor del motor en posición OFF, conecte el Techstream al DLC3 y active y desactive el interruptor de la luz de cortesía a intervalos de 1.5 segundos o menos hasta que comience la comunicación entre el Techstream y el vehículo. A continuación, seleccione el tipo de vehículo dentro del modo manual y acceda a los siguientes menús: Body Electrical / Smart Key. Mientras utiliza el Techstream, active y desactive periódicamente el interruptor de la luz de cortesía a intervalos de 1.5 segundos o menos para mantener la comunicación entre el Techstream y el vehículo.
  • Antes de sustituir la ECU de certificación (conjunto de la ECU de la llave inteligente), consulte Registro.

    Haga clic aquí

PROCEDIMIENTO

1.

COMPRUEBE SI SE EMITEN DTC

(a) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > Smart Key > Trouble Codes

OK:

No se emite ningún DTC.

MAL

VAYA A LA TABLA DE CÓDIGOS DE DIAGNÓSTICO

OK

2.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (INDICADOR DEL INMOVILIZADOR)

(a) Conecte el Techstream al DLC3.

(b) Active el interruptor del motor (IG).

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Smart Key / Active Test.

(e) Realice la prueba activa basándose en los datos de la pantalla del Techstream.

Body Electrical > Smart Key > Active Test

Pantalla del tester

Elemento de medición

Tipo

Nota de diagnóstico

Immobiliser Indicator

Indicador de seguridad

OFF/ON

-

Body Electrical > Smart Key > Active Test

Pantalla del tester

Immobiliser Indicator

OK:

El indicador luminoso de seguridad (conjunto del reloj) funciona con normalidad.

MAL

IR AL PUNTO 4

OK

3.

COMPRUEBE EL INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DEL RELOJ)

(a) Cuando el inmovilizador está activado, compruebe que la luz indicadora de seguridad parpadea (conjunto del reloj).*1

OK:

El indicador luminoso de seguridad (conjunto del reloj) parpadea con normalidad.

(b) Cuando el sistema antirrobo se encuentra en el estado de preparación de armado, compruebe que el indicador luminoso se encienda (conjunto del reloj).*2

OK:

El indicador luminoso de seguridad (conjunto del reloj) se enciende con normalidad.

Resultado:

Resultado

Vaya a

*1 indica NG (*2 indica OK)

A

*2 indica MAL (*1 indica OK)

B

A

SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

B

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) - INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DEL RELOJ))

(a) Desconecte el conector F1 de la ECU de certificación (conjunto de la ECU de la llave inteligente).

(b) Desconecte el conector F81 del indicador luminoso de seguridad (conjunto del reloj).

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F1-20 (IND) - F81-9 (LP)

Siempre

Inferior a 1 Ω

F1-20 (IND) o F81-9 (LP) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

5.

REVISE LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

(a) Vuelva a conectar el conector F1 de la ECU de certificación (conjunto de la ECU de la llave inteligente).

(b) Vuelva a conectar el conector F81 del indicador luminoso de seguridad (conjunto del reloj).

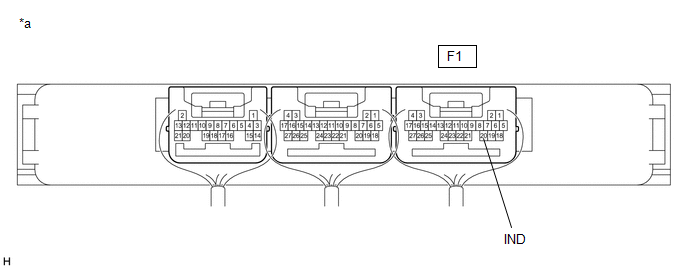

(c) Compruebe la forma de onda con un osciloscopio.

*a

Componente conectado al mazo de cables

(ECU de certificación (conjunto de la ECU de la llave inteligente))

-

-

Condición de medida:

Conexión del tester

Posición del interruptor

Valor especificado

F1-20 (IND) - Masa de la carrocería

Interruptor del motor desactivado → activado (IG)

Generación de impulsos → por debajo de 2 V

OK

REEMPLACE EL INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DEL RELOJ)

MAL

SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

    Anomalía en el sistema inmovilizador del motor (B2799)
