DESCRIPCIÓN
Si hay averías de comunicación entre el ECM y la caja de códigos ID (ECU del código del inmovilizador), o si los códigos ID de comunicación no coinciden, el ECM memoriza este DTC.
N° de DTC |
Elemento detectado |
Condición de detección del DTC |
Área afectada |
Nota |
---|---|---|---|---|
B2799 |
Anomalía en el sistema inmovilizador del motor |
Se cumple alguna de las condiciones siguientes (lógica de detección de 1 ciclo*):
|
|
Operación de confirmación de emisión de DTC (realice alguna de las siguientes condiciones):
|
Estado del vehículo |
||||
---|---|---|---|---|
Modelo 1 |
Modelo 2 |
Modelo 3 |
||
Condición de diagnóstico |
Operación de arranque del motor. |
○ |
○ |
○ |
Estado de la avería |
Se produce una avería en la comunicación entre el ECM y la caja de códigos ID (ECU del código del inmovilizador). |
○ |
- |
- |
Se produce una avería en las líneas de comunicación entre el ECM y la caja de códigos ID (ECU del código del inmovilizador). |
- |
○ |
- |
|
No se puede verificar un código de comunicación coincidente durante la comunicación entre el ECM y la caja de códigos ID (ECU del código del inmovilizador). |
- |
- |
○ |
|
Momento de la detección |
- |
- |
||
Número de ciclos |
1 ciclo |
1 ciclo |
1 ciclo |
OBSERVACIÓN:
Se emitirá el DTC cuando se cumplan las condiciones de los modos de la tabla anterior.
Estado del vehículo y funcionamiento a prueba de fallos si se ha detectado una avería
Estado del vehículo cuando se detecta una avería |
Funcionamiento a prueba de fallos si se ha detectado una avería |
---|---|
El motor no se puede arrancar |
- |
N° de DTC |
Lista de datos y prueba activa |
---|---|
B2799 |
- |

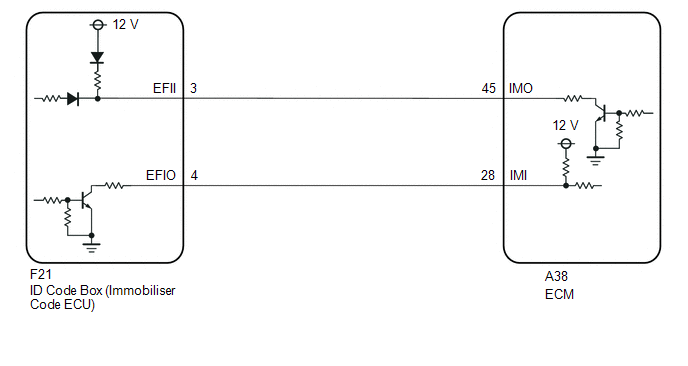

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Haga clic aquí
OBSERVACIÓN:
Cuando se emiten simultáneamente el DTC B2799 y el DTC de la ECU de certificación (conjunto de la ECU de la llave inteligente), realice primero la localización de averías del DTC de la ECU de certificación (conjunto de la ECU de la llave inteligente).
PROCEDIMIENTO
1. |
REGISTRE EL IDENTIFICADOR DE LA COMUNICACIÓN DE LA ECU. |
(a) Registre el código ID de comunicación de la ECU.
Haga clic aquí
|
2. |
BORRE EL DTC |
(a) Borre los DTC.
Haga clic aquí
|
3. |
COMPRUEBE SI SE EMITEN DTC |
(a) Lleve a cabo el procedimiento de "Confirmación de la emisión de DTC".
(b) Compruebe si se emiten DTC.
Haga clic aquí
OK:
No se emite el B2799.
OK | ![]() |
FIN (FALLO EN EL REGISTRO DEL ID DE COMUNICACIÓN) |
|
4. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CAJA DE CÓDIGOS ID (ECU DEL CÓDIGO DEL INMOVILIZADOR) - ECM) |
(a) Desconecte el conector F21 de la caja de códigos ID (ECU del código del inmovilizador).
(b) Desconecte el conector A38 de ECM.
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
F21-4 (EFIO) - A38-28 (IMI) |
Siempre |
Inferior a 1 Ω |
F21-3 (EFII) - A38-45 (IMO) |
Siempre |
Inferior a 1 Ω |
F21-4 (EFIO) o A38-28 (IMI) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
F21-3 (EFII) o A38-45 (IMO) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
MAL | ![]() |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
5. |
SUSTITUYA LA CAJA DE CÓDIGOS ID (ECU DEL CÓDIGO DEL INMOVILIZADOR) |
(a) Sustituya la caja de códigos ID (ECU del código del inmovilizador) por una nueva.
Haga clic aquí
|
6. |
REGISTRE EL CÓDIGO DE RECONOCIMIENTO |
(a) Registre los códigos de reconocimiento en las ECU.
Haga clic aquí
|
7. |
REGISTRE EL IDENTIFICADOR DE LA COMUNICACIÓN DE LA ECU. |
(a) Registre el identificador de comunicación de la ECU.
Haga clic aquí
|
8. |
COMPRUEBE SI EL MOTOR ARRANCA |
(a) Verifique que el motor arranca.
OK:
El motor arranca con normalidad.
MAL | ![]() |
SUSTITUYA EL ECM |
|
9. |
BORRE EL DTC |
(a) Borre los DTC.
Haga clic aquí
|
10. |
COMPRUEBE SI SE EMITEN DTC |
(a) Lleve a cabo el procedimiento de "Confirmación de la emisión de DTC".
(b) Compruebe si se emiten DTC.
Haga clic aquí
OK:
No se emite el B2799.
OK | ![]() |
FIN DE LA INSPECCIÓN (CAJA DE CÓDIGOS ID [ECU DEL CÓDIGO DEL INMOVILIZADOR] DEFECTUOSA) |
MAL | ![]() |
SUSTITUYA EL ECM |
