Toyota CH-R Manual de Taller: ParÁmetros Personalizados

PARÁMETROS PERSONALIZADOS

PERSONALICE EL SISTEMA DE LLAVE INTELIGENTE (para la función de entrada)

OBSERVACIÓN:

Se pueden personalizar los siguientes elementos.

AVISO:

  • Si el cliente solicita un cambio en una función, asegúrese primero de que es posible personalizar la función.
  • Registre la configuración actual antes de realizar la personalización.

(a) Personalización con el Techstream

(1) Conecte el Techstream al DLC3.

(2) Active el interruptor del motor (IG).

(3) Encienda el Techstream.

(4) Acceda a los siguientes menús: Customize Setting / Wireless Door Lock, Warning or Smart Key / Access operation.

(5) Seleccione la configuración en la siguiente tabla.

Sistema inalámbrico de cierre centralizado de puertas

Pantalla del tester

Descripción

Predeterminado

Configuración

ECU

Wireless Control

Función que activa o desactiva el sistema inalámbrico de cierre centralizado de puertas en ON u OFF.

ON

0:OFF,1:ON

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Hazard Answer Back

Función que hace parpadear a las luces de emergencia una vez cuando las puertas se bloquean mediante la función de bloqueo de entrada y dos veces cuando se desbloquean las puertas mediante la función de bloqueo de entrada.

ON

0:OFF,1:ON

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Open Door Warning

Función que activa un avisador cuando se toca el sensor de bloqueo del conjunto de la manilla exterior de la puerta para realizar una operación de bloqueo de entrada con una puerta abierta.

ON

0:OFF,1:ON

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Auto Lock Time

Función que regula el intervalo que transcurre desde que se desbloquean las puertas hasta que se vuelven a bloquear automáticamente.

60 s

00 : 30 s,01 : 60 s,10 : 120 s

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Wireless Buzzer Resp

Función que activa/desactiva la respuesta del avisador acústico del sistema inalámbrico de bloqueo de la puerta*1

ON

0:OFF,1:ON

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Wireless Buzzer Vol

Función que ajusta el volumen del avisador acústico del sistema inalámbrico de bloqueo de la puerta*1

Level5

0000: nivel 7, 0001: nivel 6, 0010: nivel 5, 0011: nivel 4, 0100: nivel 3, 0101: nivel 2, 0110: nivel 1, 0111: nivel 0

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

  • *1: Con control de seguridad de Toyota P
Advertencia

Pantalla del tester

Descripción

Predeterminado

Configuración

ECU

Key Low Battery Warning

Permite activar o desactivar el sonido del avisador acústico cuando la carga de la pila del transmisor es baja y se desconecta el interruptor del motor después de haber estado en la posición ON (IG) durante 20 minutos o más.

ON

0:OFF,1:ON

ECU de certificación (conjunto de la ECU de la llave inteligente)

Llave inteligente / acceso

Pantalla del tester

Descripción

Predeterminado

Configuración

ECU

Park Wait Time

Función que establece el período de tiempo (tiempo de confirmación de bloqueo) durante el que se evita que se desbloquee la puerta accionando el conjunto de la manilla exterior de la puerta delantera después de que se haya realizado una operación de bloqueo de entrada.

2.5 seg

00: 0.5 seg, 01: 1.5 seg, 10: 2.5 seg, 11: 5 seg

ECU de certificación (conjunto de la ECU de la llave inteligente)

Back Door Opening Operation

Función que establece la operación del interruptor de apertura de la puerta del maletero (interruptor de apertura) necesaria para abrir la puerta del maletero cuando el usuario lleva el subconjunto del transmisor de la llave eléctrica.

Long

00: Prolongado, 01: Dos, 10: OFF

ECU de certificación (conjunto de la ECU de la llave inteligente)

Door Unlock Mode2

Función que permite establecer las puertas que se desbloquean con la función de desbloqueo de entrada.

Conductor

0: todas, 1: conductor

ECU de certificación (conjunto de la ECU de la llave inteligente)

Touch Activation Over Threshold

Función que limita el número de veces consecutivas que se puede utilizar la función de bloqueo de entrada. Cuando la función de bloqueo de entrada está desactivada, se puede utilizar un número ilimitado de veces consecutivas.

Active

0: activo, 1: no activo

ECU de certificación (conjunto de la ECU de la llave inteligente)

(b) Personalización con la pantalla múltiple (para tipo con radio y pantalla)

(1) Active el interruptor del motor (IG).

(2) Acceda a los siguientes menús: MENU / Setup / Vehicle / Vehicle Customization / Door Lock Settings.

(3) Seleccione la configuración en la siguiente tabla.

Pantalla del tester

Predeterminado

Contenido

Configuración

Remote 2-Press Unlock

Activado

Esta función desbloquea la puerta del conductor cuando se pulsa el interruptor de desbloqueo del transmisor una vez y desbloquea todas las puertas cuando se pulsa dos veces. Si está en posición OFF y se pulsa el interruptor de desbloqueo una vez se desbloquean todas las puertas.

On u Off

Auto Relock Timer

60 seg.

Función que regula el intervalo entre el desbloqueo y el cierre automático de las puertas

120 seg., 60 seg., 30 seg. u Off

Lock/Unlock Feedback Lights

Activado

Función que hacer parpadear una vez las luces de emergencia cuando se bloquean las puertas con el sistema inalámbrico y dos veces cuando se desbloquean las puertas con el sistema inalámbrico.

On u Off

Lock/Unlock Feedback Tone

5

Volumen del avisador acústico del sistema inalámbrico de cierre centralizado de las puertas

OFF, 1, 2, 3, 4, 5, 6 o 7

(c) Función de cambio del modo de desbloqueo de entrada (funcionamiento manual)

(1) Se pueden seleccionar los siguientes modos de desbloqueo de entrada cuando se utiliza la función de cambio del modo de desbloqueo de entrada.

  • Modo de desbloqueo de todas las puertas: Cuando el sensor de desbloqueo de la puerta delantera se ha tocado el conjunto de la manilla exterior, se desbloquean todas las puertas simultáneamente.
  • Modo de desbloqueo de la puerta del conductor: Cuando se toca el sensor de desbloqueo del conjunto de la manilla exterior de la puerta delantera izquierda, solo se desbloqueará la puerta del conductor. Si se toca el conjunto de la manilla exterior de cualquier otra puerta, todas las puertas se desbloquean simultáneamente.

(2) Para realizar la personalización mediante el funcionamiento manual:

  1. Desactive el interruptor del motor.
  2. Compruebe que el LED del subconjunto del transmisor de la llave eléctrica no se ilumina y, a continuación, mantenga pulsados los interruptores de bloqueo y desbloqueo del subconjunto del transmisor de la llave eléctrica durante un mínimo de 5 segundos mientras el subconjunto del transmisor de la llave eléctrica se encuentra en el área de detección exterior.
  3. Revise la configuración actual.

    OBSERVACIÓN:

    • El modo pasa del modo de desbloqueo de todas las puertas al modo de desbloqueo de la puerta del conductor y luego vuelve al modo de desbloqueo de todas las puertas.

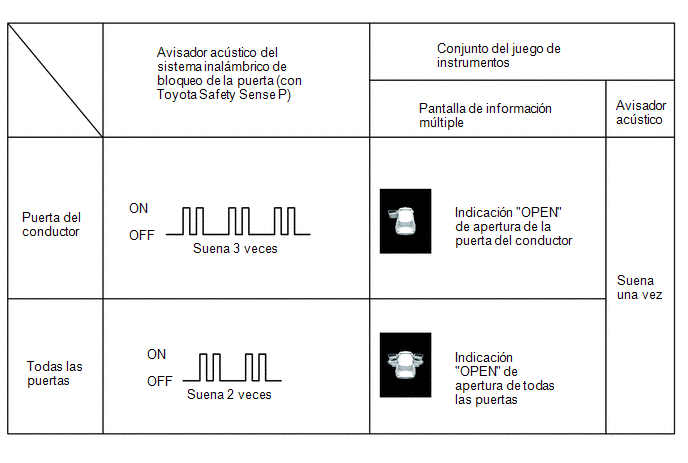

    • En la siguiente tabla se indica la función de respuesta (avisador acústico* del sistema inalámbrico, avisador acústico del conjunto del juego de instrumentos) de cada uno de los modos.

      Modo seleccionado actualmente

      Función de respuesta (avisador acústico del sistema inalámbrico)*

      Función de respuesta (avisador acústico del conjunto del juego de instrumentos)

      Modo de desbloqueo de todas las puertas

      El avisador acústico suena dos veces (pitidos cortos)

      El avisador acústico suena una vez

      Modo de desbloqueo de la puerta del conductor

      El avisador acústico suena 3 veces (pitidos cortos)

      El avisador acústico suena una vez

    • *: Con control de seguridad de Toyota P
  4. Suelte los interruptores de bloqueo y desbloqueo del subconjunto del transmisor de la llave eléctrica.
  5. Compruebe que el LED del subconjunto del transmisor de la llave eléctrica no se ilumina y, a continuación, mantenga pulsados los interruptores de bloqueo y desbloqueo del subconjunto del transmisor de la llave eléctrica durante un mínimo de 5 segundos para cambiar el modo.

    OBSERVACIÓN:

    En caso necesario, repita el procedimiento para seleccionar el modo deseado.

  6. Desbloquee las puertas con la función inalámbrica y, a continuación, abra cualquier puerta.

(d) Función de cancelación de la entrada (funcionamiento manual)

OBSERVACIÓN:

Mientras el sistema de llave inteligente está cancelado, es posible bloquear y desbloquear las puertas con la función inalámbrica, y se puede poner en marcha el motor si se mantiene el subconjunto del transmisor de la llave eléctrica cerca del interruptor del motor.

(1) Las siguientes funciones se desactivan cuando se cancela el sistema de llave inteligente.

  1. Funciones de bloqueo / desbloqueo de la entrada
  2. Función de arranque por pulsación
  3. Función de prevención de olvido de llave dentro del vehículo
  4. Funciones de advertencia de entrada

(2) Cuando se cancela el sistema de llave inteligente de forma manual:

  1. Asegúrese de que se cumplen las siguientes condiciones:
    • El interruptor del motor está apagado.
    • La puerta del conductor está cerrada.
    • La puerta del conductor está desbloqueada.

(3) Pulse el interruptor de desbloqueo del subconjunto del transmisor de la llave eléctrica.

(4) Abra la puerta del conductor antes de que transcurran 5 segundos desde la finalización del paso anterior (puerta del conductor: cerrada → abierta).

(5) Con la puerta del conductor abierta, pulse el interruptor de desbloqueo del subconjunto del transmisor de la llave eléctrica 2 veces antes de que transcurran 5 segundos desde la finalización del paso anterior.

AVISO:

Si se cierra la puerta del conductor antes o mientras se pulsa el interruptor de desbloqueo, finalizará el modo de ajuste de cancelación de la entrada.

(6) Lleve a cabo los siguientes procedimientos en un tiempo máximo de 30 segundos de completar el paso anterior.

  1. Cierre y abra la puerta del conductor dos veces (puerta del conductor: abierto → cerrado → abierto → cerrado → abierto).
  2. Con la puerta del conductor abierta, pulse el interruptor UNLOCK del subconjunto del transmisor de la llave eléctrica 2 veces.

    AVISO:

    Si se cierra la puerta del conductor antes o mientras se pulsa el interruptor de desbloqueo, finalizará el modo de ajuste de cancelación de la entrada.

  3. Cierre y abra la puerta del conductor (puerta del conductor: abierta → cerrada → abierta).

(7) Cierre la puerta del conductor antes de que transcurran 5 segundos (puerta del conductor: abierta → cerrada).

(8) Compruebe que el avisador acústico del sistema inalámbrico suena dos veces (pitidos cortos) para confirmar que el sistema de llave inteligente se ha cancelado.

(9) Lleve a cabo el siguiente procedimiento para restablecer el sistema de llave inteligente del estado cancelado al estado activo.

  1. Lleve a cabo el procedimiento para cancelar el sistema de llave inteligente nuevamente.
  2. Compruebe que el avisador acústico del sistema inalámbrico suena una vez (pitido corto) para confirmar que el sistema de llave inteligente se ha restablecido al estado activo.

    OBSERVACIÓN:

    • El sistema cambia entre el estado de cancelación y el estado activo cada vez que se realiza el procedimiento manual para cancelar el sistema.
    • El avisador acústico suena dos veces cuando el sistema pasa del estado activo al estado de cancelación y suena una vez cuando el sistema pasa del estado de cancelación al estado activo.
