DESCRIPCIÓN
El sistema de iluminación de entrada al vehículo controla la iluminación del interruptor del motor.

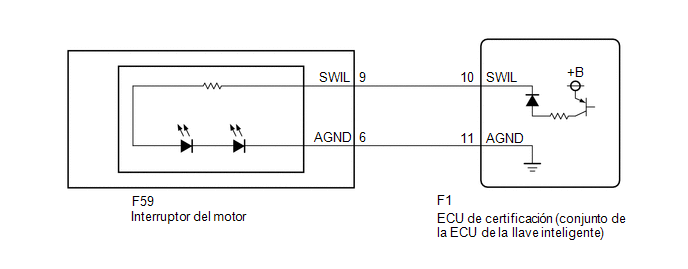

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Antes de sustituir la ECU de certificación (conjunto de la ECU de la llave inteligente), consulte Registro.
Haga clic aquí
PROCEDIMIENTO
|
1. |
REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM |
(a) Conecte el Techstream al DLC3.
(b) Active el interruptor del motor (IG).
(c) Encienda el Techstream.
(d) Acceda a los siguientes menús: Body Electrical / Smart Key / Active Test.
(e) Realice la prueba activa basándose en los datos de la pantalla del Techstream.
Body Electrical > Smart Key > Active Test|
Pantalla del tester |
Elemento de medición |
Rango de control |
Nota de diagnóstico |
|---|---|---|---|
|
Power/Engine SW Light |
Iluminación del interruptor del motor |
OFF u ON |
Al realizar esta prueba activa, asegúrese de que se cumple la siguiente condición: La iluminación del interruptor del motor está apagada (han transcurrido 15 segundos como mínimo desde que se cambió de la posición ON a OFF) y el interruptor del motor está conectado (ACC o IG) o el motor está en marcha. |
|
Pantalla del tester |
|---|
|
Power/Engine SW Light |
OK:
Se enciende la iluminación del interruptor del motor.
| OK | |
CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA
EN LA TABLA DE SÍNTOMAS DE PROBLEMAS |
|
|
2. |
INSPECCIONE EL INTERRUPTOR DEL MOTOR |
(a) Extraiga el interruptor del motor.
Haga clic aquí
(b) Inspeccione el interruptor del motor.
Haga clic aquí
OK:
La iluminación del interruptor del motor funciona con normalidad.
| MAL | |
SUSTITUYA EL INTERRUPTOR DEL MOTOR |
|
|
3. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (INTERRUPTOR DEL MOTOR - ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)) |
(a) Desconecte el conector F1 de la ECU de certificación (conjunto de la ECU de la llave inteligente).
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
F59-9 (SWIL) - F1-10 (SWIL) |
Siempre |
Inferior a 1 Ω |
|
F59-6 (AGND) - F1-11 (AGND) |
Siempre |
Inferior a 1 Ω |
|
F59-9 (SWIL) o F1-10 (SWIL) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
F59-6 (AGND) o F1-11 (AGND) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
| OK | |
SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) |
| MAL | |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
