Componentes
COMPONENTES

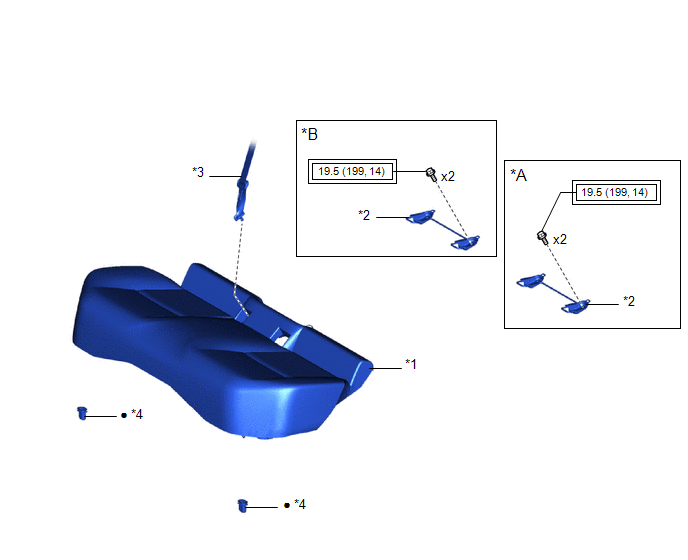

ILUSTRACIÓN
*A |
Para el lado izquierdo |
*B |
Para el lado derecho |
*1 |
CONJUNTO DEL COJÍN DE LOS ASIENTOS TRASEROS TIPO BANCO |
*2 |
SUBCONJUNTO DEL SOPORTE DE ANCLAJE CRUZADO |
*3 |
CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL |
*4 |
GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO |
![]() |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
● |
Pieza no reutilizable |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. DESCONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO TIPO BANQUETA
Haga clic aquí
3. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO
Haga clic aquí
4. EXTRAIGA EL SUBCONJUNTO DEL SOPORTE DE ANCLAJE CRUZADO (para el lado izquierdo)

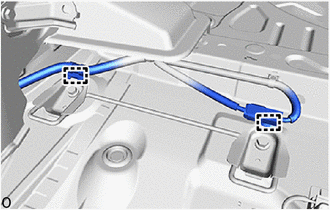

(a) Desenganche las abrazaderas. |
|
(b) Extraiga los 2 pernos y el subconjunto del soporte de anclaje cruzado. |
|
5. EXTRAIGA EL SUBCONJUNTO DEL SOPORTE DE ANCLAJE CRUZADO (para el lado derecho)

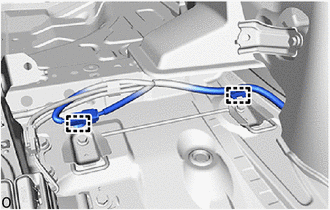

(a) Desenganche las abrazaderas. |
|
(b) Extraiga los 2 pernos y el subconjunto del soporte de anclaje cruzado. |
|
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL SUBCONJUNTO DEL SOPORTE DE ANCLAJE CRUZADO (para el lado izquierdo)
(a) Instale provisionalmente el subconjunto del soporte de anclaje cruzado con los 2 pernos. |
|

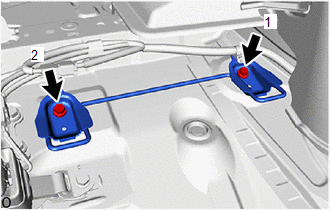

(b) Apriete los 2 pernos en el orden indicado en la ilustración.
Torque:
19.5 N·m {199 kgf·cm, 14 ft·lbf}
(c) Enganche las abrazaderas. |
|
2. INSTALE EL SUBCONJUNTO DEL SOPORTE DE ANCLAJE CRUZADO (para el lado derecho)
(a) Instale provisionalmente el subconjunto del soporte de anclaje cruzado con los 2 pernos. |
|

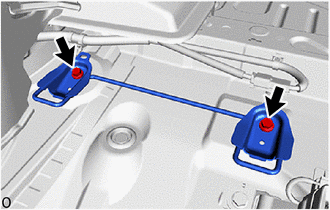

(b) Apriete los 2 pernos en el orden indicado en la ilustración.
Torque:
19.5 N·m {199 kgf·cm, 14 ft·lbf}
(c) Enganche las abrazaderas. |
|
3. INSTALE EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO
Haga clic aquí
4. INSTALE EL CONJUNTO DEL COJÍN DE LOS ASIENTOS TRASEROS DE TIPO BANQUETA
Haga clic aquí
5. CONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL
Haga clic aquí
