Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

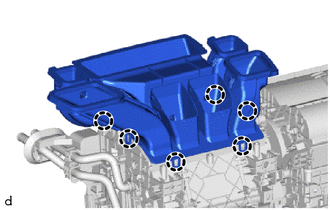

1. INSTALE EL CONJUNTO DE LA BOQUILLA INFERIOR DEL DESESCARCHADOR

(a) Enganche las garras para instalar el conjunto de la boquilla inferior del desescarchador.

2. INSTALE TEMPORALMENTE EL CONJUNTO DE LA UNIDAD DEL AIRE ACONDICIONADO

(a) Instale temporalmente el conjunto de la unidad de aire acondicionado en el conjunto del refuerzo del panel de instrumentos con los 3 pernos.

3. INSTALE EL CONJUNTO DEL REFUERZO DEL PANEL DE INSTRUMENTOS CON EL CONJUNTO DE LA UNIDAD DE AIRE ACONDICIONADO

AVISO:

Asegúrese de sujetar el conjunto de la unidad del aire acondicionado cuando lo instale. De lo contrario, podría romperse el soporte del conjunto de la unidad del aire acondicionado.

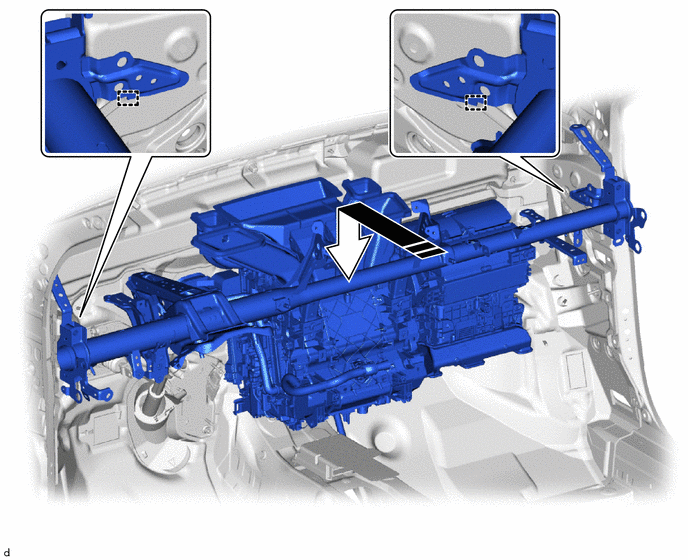

(a) Enganche las guías para instalar el conjunto del refuerzo del panel de instrumentos con el conjunto de la unidad de aire acondicionado como se muestra en la ilustración.

Coloque en este sentido

-

-

(b) Conecte los 2 conectores.

(c) Enganche las abrazaderas.

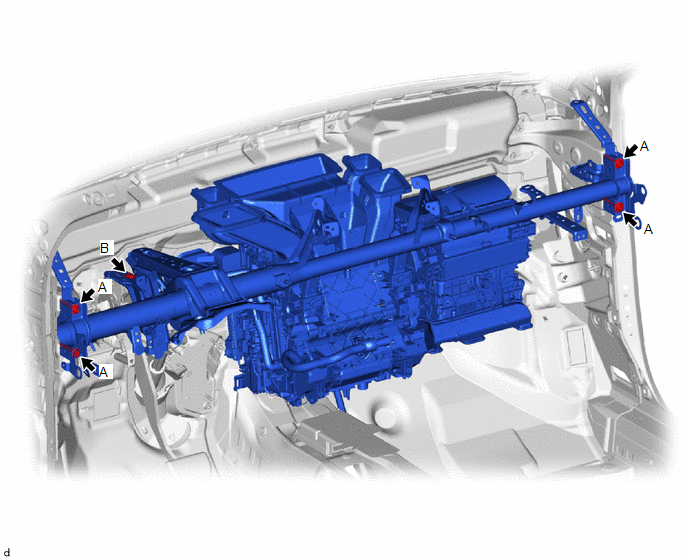

(d) Coloque los 5 pernos.

Torque:

Perno A :

25 N·m {255 kgf·cm, 18 ft·lbf}

Perno B :

23.6 N·m {241 kgf·cm, 17 ft·lbf}

(e) Instale provisionalmente la tuerca.

(f) Coloque los 2 pernos.

Torque:

25 N·m {255 kgf·cm, 18 ft·lbf}

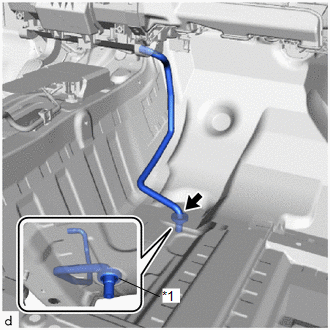

4. CONECTE LA MANGUERA DE DRENAJE DEL ENFRIADOR

(a) Conecte la manguera de drenaje del enfriador.

AVISO:

Si el ojal de la manguera de drenaje de la unidad del enfriador está desconectado de la carrocería del vehículo al conectar la manguera de drenaje del enfriador, asegúrese de sustituirlo con uno nuevo. De lo contrario, podría entrar agua.

*1

Ojal de la manguera de drenaje de la unidad del enfriador

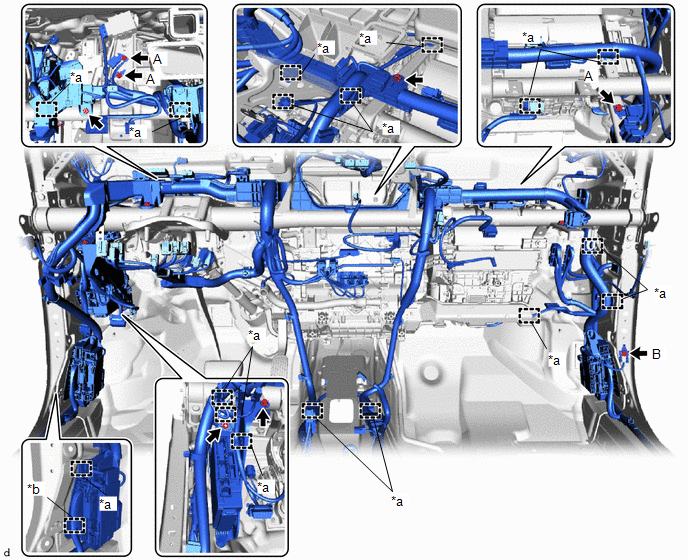

5. INSTALE EL CABLE DEL PANEL DE INSTRUMENTOS

(a) Enganche las abrazaderas y el gancho para conectar el cable del panel de instrumentos.

*a

Abrazadera

*b

Gancho

(b) Instale el conjunto del bloque de empalmes del panel de instrumentos con la ECU principal de la carrocería con el perno y la tuerca.

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

(c) Coloque los 4 cables de masa con los 4 pernos.

Torque:

Perno A :

10.5 N·m {107 kgf·cm, 8 ft·lbf}

Perno B (N° de pieza 90119-06995) :

10.5 N·m {107 kgf·cm, 8 ft·lbf}

Perno B (N° de pieza 90119-06915) :

8.5 N·m {87 kgf·cm, 75 in·lbf}

Perno B (N° de pieza 90119-06A07) :

10 N·m {102 kgf·cm, 7 ft·lbf}

(d) Coloque el perno y el tornillo.

Torque:

Perno :

8.0 N·m {82 kgf·cm, 71 in·lbf}

(e) Conecte todos los conectores.

6. INSTALE EL SUBCONJUNTO DEL REFUERZO DEL PANEL DE INSTRUMENTOS AL CUBRETABLEROS N° 3

(a) Instale el subconjunto del refuerzo del panel de instrumentos n° 3 al cubretableros con la tuerca y el perno.

Torque:

Perno :

10 N·m {102 kgf·cm, 7 ft·lbf}

Tuerca :

6.0 N·m {61 kgf·cm, 53 in·lbf}

(b) Enganche las garras y las abrazaderas.

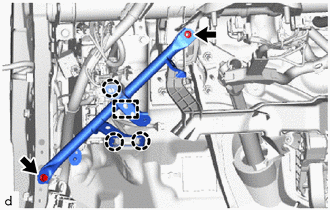

7. INSTALE EL SUBCONJUNTO DEL REFUERZO N° 2 DEL PANEL DE INSTRUMENTOS

(a) Instale el subconjunto del refuerzo n° 2 del panel de instrumentos con el perno y la tuerca.

Torque:

Perno :

20 N·m {204 kgf·cm, 15 ft·lbf}

Tuerca :

18 N·m {184 kgf·cm, 13 ft·lbf}

(b) Instale temporalmente el tornillo.

OBSERVACIÓN:

No apriete completamente el tornillo.

(c) Instale el cable de masa con el perno.

Torque:

10.5 N·m {107 kgf·cm, 8 ft·lbf}

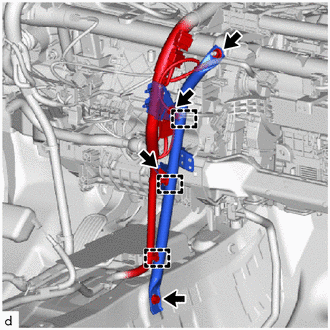

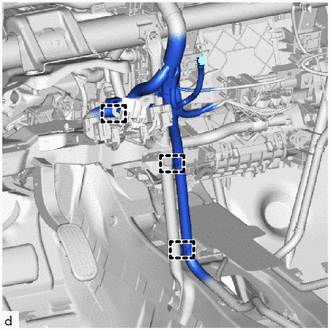

(d) Enganche las abrazaderas y conecte el mazo de cables.

8. INSTALE EL SUBCONJUNTO DEL REFUERZO N° 1 DEL PANEL DE INSTRUMENTOS

(a) Instale el subconjunto del refuerzo n° 1 del panel de instrumentos con el perno y la tuerca.

Torque:

Perno :

20 N·m {204 kgf·cm, 15 ft·lbf}

Tuerca :

18 N·m {184 kgf·cm, 13 ft·lbf}

(b) Instale temporalmente el tornillo.

OBSERVACIÓN:

No apriete completamente el tornillo.

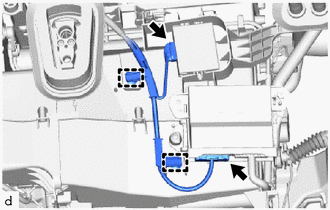

(c) Enganche las abrazaderas y conecte el mazo de cables.

(d) Instale el conjunto del bloque de relés con las 2 tuercas.

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

(e) Extraiga el perno para conectar el cable de masa.

Torque:

10.5 N·m {107 kgf·cm, 8 ft·lbf}

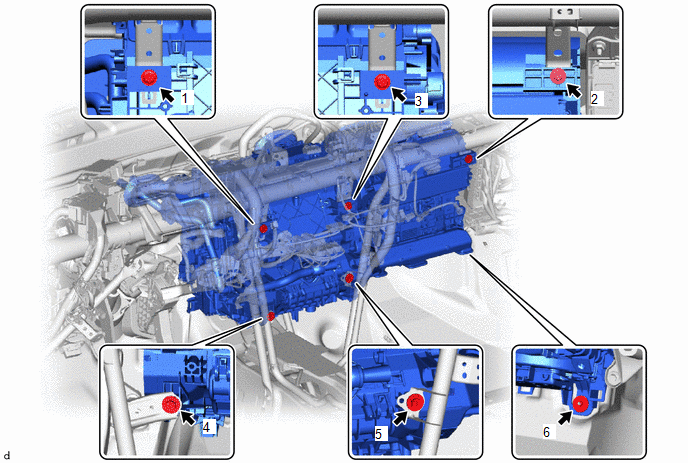

9. INSTALE EL CONJUNTO DE LA UNIDAD DEL ACONDICIONADOR DE AIRE

(a) Apriete los 3 pernos, los 2 tornillos y la tuerca en el orden que se muestra en la ilustración para instalar la unidad de aire acondicionado.

Torque:

9.8 N·m {100 kgf·cm, 87 in·lbf}

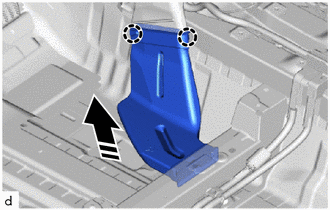

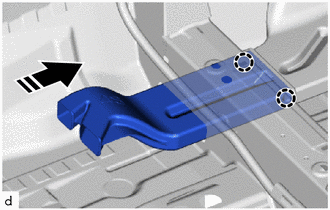

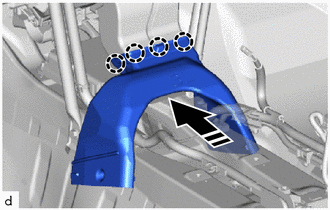

10. INSTALE EL CONDUCTO DE AIRE TRASERO N° 1

(a) Enganche las garras para instalar el conducto de aire n° 1 trasero.

Coloque en este sentido

11. INSTALE EL CONDUCTO DE AIRE TRASERO N° 2

(a) Enganche las garras para instalar el conducto de aire trasero n° 2 como se muestra en la ilustración.

Coloque en este sentido

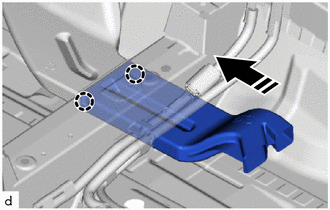

12. INSTALE EL CONDUCTO DE AIRE TRASERO N° 3

(a) Enganche las garras para instalar el conducto de aire trasero n° 3 como se muestra en la ilustración.

Coloque en este sentido

13. INSTALE EL CONDUCTO DE AIRE TRASERO N° 4

(a) Enganche las garras para instalar el conducto de aire trasero n° 4 como se muestra en la ilustración.

Coloque en este sentido

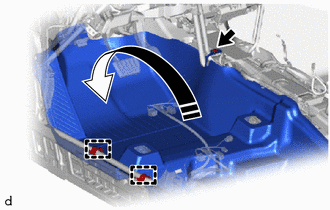

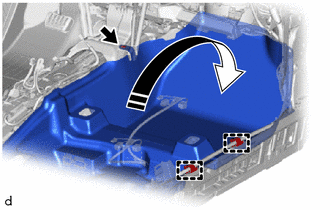

(b) Instale el conjunto de la moqueta delantera del piso en su posición original tal como se muestra en la ilustración.

Coloque en este sentido

(c) Enganche las abrazaderas.

(d) Instale el clip.

(e) Instale los 2 clips de la moqueta del piso delantero.

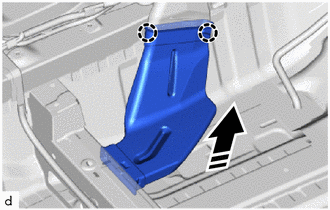

14. INSTALE EL CONDUCTO DE AIRE TRASERO N° 5

(a) Enganche las garras para instalar el conducto de aire trasero n° 5 como se muestra en la ilustración.

Coloque en este sentido

15. INSTALE EL CONDUCTO DE AIRE TRASERO N° 6

(a) Enganche las garras para instalar el conducto de aire trasero n° 6 como se muestra en la ilustración.

Coloque en este sentido

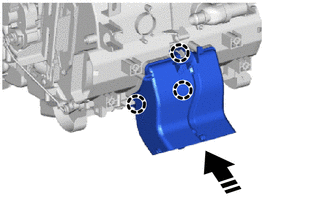

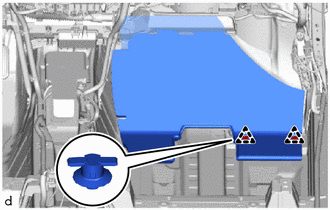

16. INSTALE LA ALMOHADILLA DEL AISLANTE DEL PANEL DE INSTRUMENTOS N° 3

(a) Enganche los clips para instalar la almohadilla aislante del panel del tablero n° 3.

(b) Instale el conjunto de la moqueta delantera del piso en su posición original tal como se muestra en la ilustración.

Coloque en este sentido

(c) Enganche las abrazaderas.

(d) Instale el clip.

(e) Instale los 2 clips de la moqueta del piso delantero.

17. INSTALE EL TERMISTOR DEL ENFRIADOR (SENSOR DE TEMPERATURA INTERIOR)

(a) Conecte el aspirador y el conector para instalar el termistor del enfriador (sensor de temperatura ambiente).

18. INSTALE LA CAJA DERECHA DE INTEGRACIÓN DE LA ECU

Haga clic aquí

19. COLOQUE EL CONJUNTO DEL RELÉ DEL LIMPIAPARABRISAS

Haga clic aquí

20. INSTALE EL CONJUNTO DE LA COLUMNA DE DIRECCIÓN

Haga clic aquí

21. INSTALE EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS

Haga clic aquí

22. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO

Haga clic aquí

23. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

24. CONECTE LA TUBERÍA A DEL LÍQUIDO REFRIGERANTE DEL ENFRIADOR.

(a) Retire la cinta de vinilo de la tubería A de líquido refrigerante del enfriador.

(b) Aplique abundante aceite de compresor en la junta tórica nueva y en la superficie de fijación de la tubería A del líquido refrigerante del enfriador.

Aceite del compresor:

ND-OIL 12 o equivalente

(c) Instale la junta tórica en el tubo A del líquido refrigerante del enfriador.

AVISO:

Mantenga la junta tórica y la superficie de fijación de la junta tórica libres de partículas extrañas.

(d) Instale el perno y el tubo A del líquido refrigerante del enfriador.

25. CONECTE EL SUBCONJUNTO DE TUBO DE ASPIRACIÓN

(a) Retire la cinta de vinilo del subconjunto del tubo de aspiración.

(b) Aplique suficiente aceite de compresor a una nueva junta tórica y a la superficie de fijación del subconjunto de la tubería de succión.

Aceite del compresor:

ND-OIL 12 o equivalente

(c) Coloque la junta tórica en el subconjunto del tubo de aspiración.

AVISO:

Mantenga la junta tórica y la superficie de fijación de la junta tórica libres de partículas extrañas.

(d) Conecte el subconjunto del tubo de aspiración.

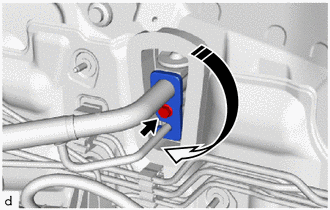

(e) Gire el conector de gancho como se muestra en la ilustración.

Coloque en este sentido

(f) Inserte firmemente la junta de la manguera en su orificio correspondiente y coloque el perno.

Torque:

9.8 N·m {100 kgf·cm, 87 in·lbf}

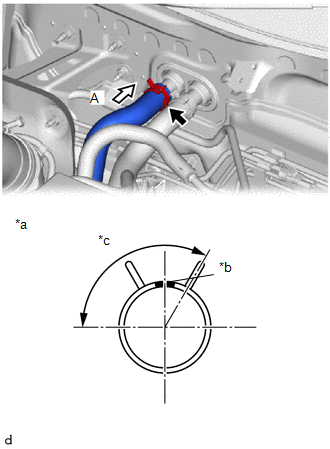

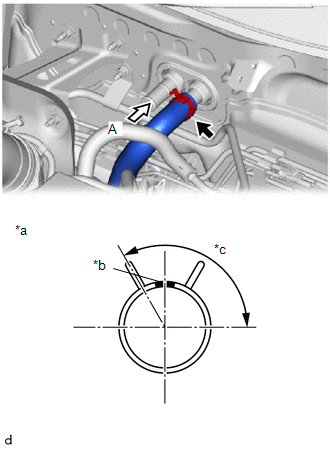

26. CONECTE LA MANGUERA DE ENTRADA DE AGUA DE LA CALEFACCIÓN

(a) Conecte la manguera de entrada de agua de la calefacción con la marca (rosa) orientada hacia arriba y enganche el clip en la zona que se muestra en la ilustración.

AVISO:

No aplique fuerza excesiva en la manguera de entrada de agua del calentador.

*a

Vista A

*b

Marca (rosa)

*c

Ángulo de instalación del clip (120°)

27. CONECTE LA MANGUERA DE SALIDA DE AGUA DE LA CALEFACCIÓN

(a) Conecte la manguera de salida del agua de la calefacción con la marca (azul) orientada hacia arriba y enganche el clip en la zona que se muestra en la ilustración.

AVISO:

No aplique fuerza excesiva en la manguera de salida de agua del calentador.

*a

Vista A

*b

Marca (azul)

*c

Ángulo de instalación del clip (120°)

28. INSTALE EL SUBCONJUNTO EXTERIOR DEL PANEL DE LA PARTE SUPERIOR DEL CUBRETABLEROS

Haga clic aquí

29. INSTALE EL REFUERZO DE MONTAJE IZQUIERDO DEL CUERPO DEL CUBRETABLEROS

Haga clic aquí

30. COLOQUE EL REFUERZO DE MONTAJE DERECHO DEL CUERPO DEL CUBRETABLEROS

Haga clic aquí

31. INSTALE LA PLACA IZQUIERDA AISLANTE DE AGUA

Haga clic aquí

32. INSTALE EL PROTECTOR CONTRA SALPICADURAS DEL CONDUCTO DE AIRE DE LA CALEFACCIÓN N° 1

Haga clic aquí

33. INSTALE EL CONJUNTO DE MOTOR Y VARILLAJE DEL LIMPIAPARABRISAS

Haga clic aquí

34. AÑADA REFRIGERANTE DEL MOTOR

Haga clic aquí

35. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE

Haga clic aquí

36. CARGUE EL SISTEMA DE AIRE ACONDICIONADO CON REFRIGERANTE

Haga clic aquí

37. CALIENTE EL MOTOR

Haga clic aquí

38. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE

Haga clic aquí

39. INICIALIZACIÓN DEL SERVOMOTOR

Haga clic aquí
