Toyota CH-R Manual de Taller: Inspección
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO
|

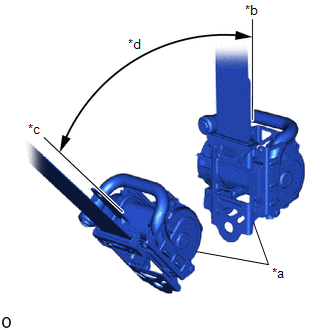

*a |
Retractor |
|
*b |
Desbloquear |
|
*c |
Bloquear |
|
*d |
45° |
(a) Antes de instalar el conjunto del cinturón de seguridad exterior del asiento delantero, inspeccione el ELR.
AVISO:
No desmonte el retractor.
(1) Si la inclinación del retractor es de 15° como máximo, compruebe si el cinturón puede sacarse del retractor. Si la inclinación del retractor es superior a 45°, compruebe si el cinturón queda bloqueado.
Si el resultado no es el especificado, sustituya el conjunto del cinturón de seguridad exterior del asiento delantero.
