Toyota CH-R Manual de Taller: Conjunto Del CinturÓn De Seguridad Exterior Del Asiento Trasero

Toyota CH-R Manual de Taller / CinturÓn De Seguridad / Conjunto Del CinturÓn De Seguridad Exterior Del Asiento Trasero

InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

Asegúrese de seguir los procedimientos correctos de extracción e instalación del conjunto del cinturón de seguridad exterior de 3 puntos del asiento trasero.

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DE 3 PUNTOS DEL ASIENTO TRASERO (vehículos no implicados en una colisión)

(a) Inspeccione visualmente si hay defectos en el conjunto del cinturón de seguridad exterior de 3 puntos del asiento trasero instalado en el vehículo.

(1) Inspeccione la presencia de los siguientes defectos:

  • Corte el conjunto del cinturón de seguridad exterior del asiento trasero de 3 puntos.
  • Pequeñas roturas en el conjunto del cinturón de seguridad exterior del asiento trasero de 3 puntos.
  • Decoloración significativa en el conjunto del cinturón de seguridad exterior del asiento trasero de 3 puntos.

OK:

No se encuentra ningún defecto.

OBSERVACIÓN:

Si se encuentran defectos, reemplace el conjunto del cinturón de seguridad exterior del asiento trasero de 3 puntos por uno nuevo.

2. INSPECCIONE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DE 3 PUNTOS DEL ASIENTO TRASERO (vehículos implicados en una colisión)

(a) Inspeccione visualmente si hay defectos en el conjunto del cinturón de seguridad exterior de 3 puntos del asiento trasero que se ha extraído del vehículo.

(1) Inspeccione la presencia de los siguientes defectos:

  • Corte el conjunto del cinturón de seguridad exterior del asiento trasero de 3 puntos.
  • Pequeñas roturas en el conjunto del cinturón de seguridad exterior del asiento trasero de 3 puntos.
  • Decoloración significativa en el conjunto del cinturón de seguridad exterior del asiento trasero de 3 puntos.
  • Grietas u otros daños en el conector

OK:

No se encuentra ningún defecto.

OBSERVACIÓN:

Si se encuentran defectos, reemplace el conjunto del cinturón de seguridad exterior del asiento trasero de 3 puntos por uno nuevo.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DE 3 PUNTOS DEL ASIENTO TRASERO

(a) Antes de instalar el conjunto del cinturón de seguridad exterior de 3 puntos del asiento trasero, compruebe la función ELR.

AVISO:

No desmonte el retractor.

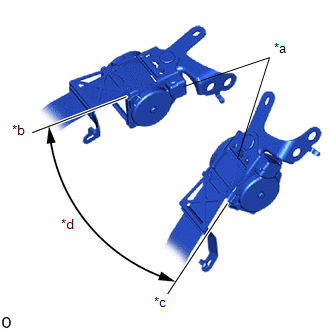

(1) Si la inclinación del retractor es de 15° como máximo, compruebe si el cinturón puede sacarse del retractor. Si la inclinación del retractor es superior a 45°, compruebe si el cinturón queda bloqueado.

Si el resultado no es el especificado, sustituya el conjunto del cinturón de seguridad exterior del asiento trasero de tipo 3 puntos.

*a

Retractor

*b

Desbloquear

*c

Bloquear

*d

45°
