EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajustes, calibrado, inicialización o registro) que hay que llevar a cabo tras retirar, instalar o sustituir piezas en el proceso de instalación o extracción de la unidad del soplador.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Procedimiento o pieza de sustitución |
Procedimientos necesarios |
Efectos/inoperante al no llevarse a cabo |
Vinculado |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la baterÃa |
Memorice el punto muerto del ángulo de dirección |
Sistema de aviso de cambio involuntario de carril (con control de la dirección) |
|
|
Sistema de seguridad anticolisión |
|||
|
Inicialice el mecanismo de bloqueo de la puerta trasera |
Sistema eléctrico del cierre centralizado de puertas |
|
|
|
Subconjunto del servorregulador n° 1 del soplador |
Inicialización del servomotor (sistema de aire acondicionado) |
Se almacenan los DTC |
|
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCIÓN
AVISO:
Asegúrese de realizar la inicialización cuando sustituya el subconjunto del servorregulador del soplador n° 1. Si no se realiza la iniciación, el conjunto de la unidad del aire acondicionado no funcionará correctamente, ya que el conjunto del amplificador del aire acondicionado no podrá reconocer la posición del subconjunto del servorregulador del soplador n° 1.
2. EXTRAIGA EL CONJUNTO DE LA UNIDAD DEL ACONDICIONADOR DE AIRE
Haga clic aquÃ
3. EXTRAIGA EL CONDUCTO DE AIRE N° 2
Haga clic aquÃ
4. EXTRAIGA EL CABLE DEL PANEL DE INSTRUMENTOS N° 3 (con calentador PTC)
Haga clic aquÃ
5. EXTRAIGA EL CONJUNTO DEL SOPLADOR
|

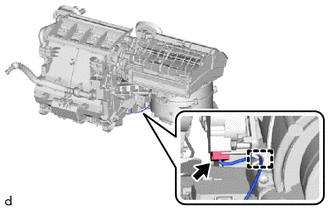

(a) Desconecte el conector. |
|
(b) Desenganche la guÃa.
|

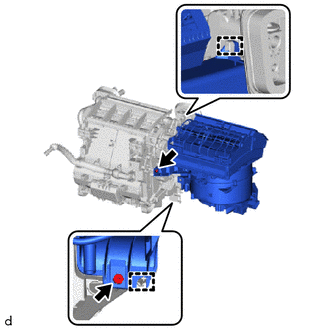

(c) Quite los 2 tornillos. |
|
(d) Desenganche las guÃas para extraer el conjunto del soplador del conjunto del radiador del aire acondicionado.
