Componentes
COMPONENTES

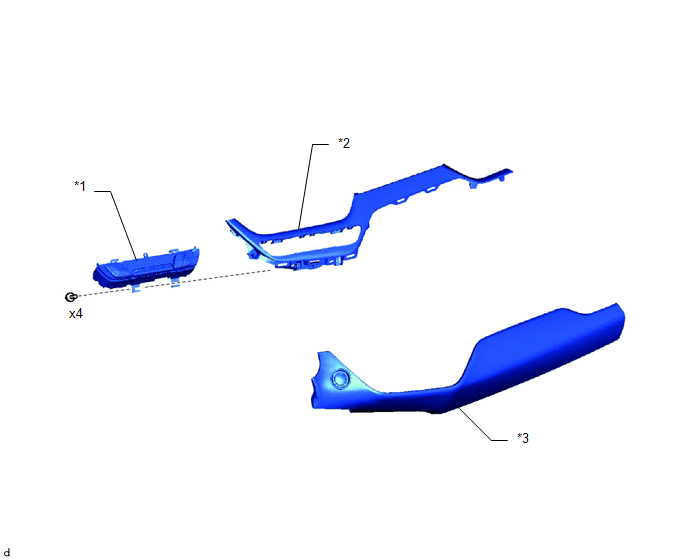

ILUSTRACIÓN
*1 |
CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO |
*2 |
SUBCONJUNTO DEL PANEL INFERIOR CENTRAL DE ACABADO DEL GRUPO DE INSTRUMENTOS |
*3 |
CONJUNTO DEL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS |
- |
- |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS
Haga clic aquí
2. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE ACABADO CENTRAL INFERIOR DEL GRUPO DE INSTRUMENTOS
Haga clic aquí
3. EXTRAIGA EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

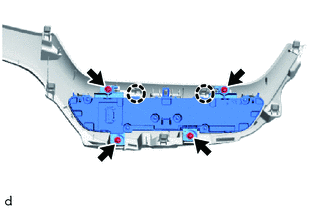

(a) Quite los 4 tornillos. |
|
(b) Desenganche las garras para extraer el conjunto de control del aire acondicionado.
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO
(a) Enganche las garras para instalar el conjunto del sistema de control del aire acondicionado. |
|
(b) Instale los 4 tornillos.
2. INSTALE EL SUBCONJUNTO DE LA MOLDURA DE ACABADO CENTRAL INFERIOR DEL GRUPO DE INSTRUMENTOS
Haga clic aquí
3. INSTALE EL CONJUNTO DEL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS
Haga clic aquí
