Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Tome las máximas precauciones cuando manipule estos componentes electrónicos de precisión.

PROCEDIMIENTO

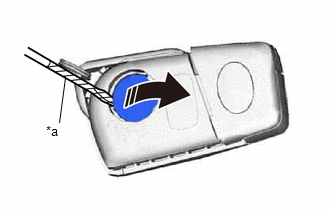

1. EXTRAIGA LA CUBIERTA DEL ALOJAMIENTO DEL TRANSMISOR

(a) Utilice un destornillador con la punta envuelta en cinta protectora para extraer la cubierta del alojamiento del transmisor, como se muestra en la ilustración.

*a

Cinta protectora

Extraiga en este sentido

AVISO:

No aplique excesiva fuerza al levantar la cubierta del alojamiento del transmisor.

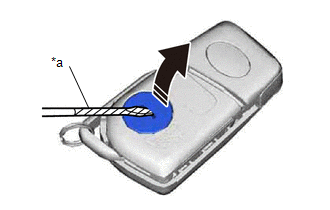

2. EXTRAIGA LA EMPAQUETADURA DEL TRANSMISOR DE CONTROL DE LAS PUERTAS

(a) Utilice un destornillador con la punta envuelta en cinta protectora para extraer la empaquetadura del transmisor de control de las puertas, como se muestra en la ilustración.

*a

Cinta protectora

Extraiga en este sentido

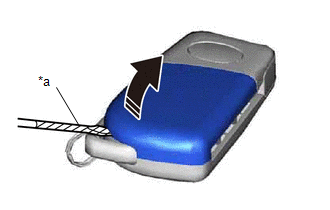

3. EXTRAIGA LA PILA DEL TRANSMISOR

(a) Utilice un destornillador con la punta envuelta en cinta protectora para extraer la batería del transmisor, como se muestra en la ilustración.

*a

Cinta protectora

Extraiga en este sentido

AVISO:

  • No presione los terminales con los dedos.
  • No ejerza demasiada fuerza para sacar la pila del transmisor ya que los terminales podrían resultar dañados.
  • No toque la pila del transmisor con las manos mojadas. La humedad puede hacer que se oxide.
  • No toque ni mueva los componentes del interior del transmisor. Podría afectar al funcionamiento.
  • Cuando sustituya el transmisor de la batería, antes de comenzar una operación, elimine la electricidad estática que se ha formado en la carrocería tocando, por ejemplo, el transmisor eléctrico del vehículo para evitar que resulte dañado.
    Componentes
    COMPONENTES ILUSTRACIÓN *1 EMPAQUETADURA DEL TRANSMISOR DE CONTROL DE LAS PUERTAS *2 PILA DEL TRANSMISOR *3 CUBIERTA DEL AL ...

    InspecciÓn
    INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL TRANSMISOR DE CONTROL DE LAS PUERTAS (a) Compruebe el funcionamiento del conjunto del transmisor de control de las puertas. (1) Extraiga la pila del t ...
