Toyota CH-R Manual de Taller: Instalación
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Tome las máximas precauciones cuando manipule estos componentes electrónicos de precisión.
PROCEDIMIENTO
1. INSTALE LA PILA DEL TRANSMISOR

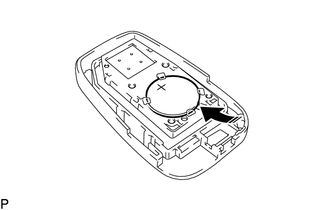

(a) Coloque una pila del transmisor nueva con el polo positivo (+) hacia arriba, como se muestra en la ilustración.
AVISO:
- No tuerza el electrodo de la pila del transmisor al instalarla.
- Mantenga el interior de la cubierta del alojamiento del transmisor sin polvo ni aceite.
- Al sustituir la pila del transmisor, antes de comenzar con la operación, elimine la electricidad estática que se ha formado en la carcasa tocando, por ejemplo, el vehículo para evitar que el subconjunto del transmisor de la llave eléctrica resulte dañado.
.png)
.png) |
Coloque en este sentido |

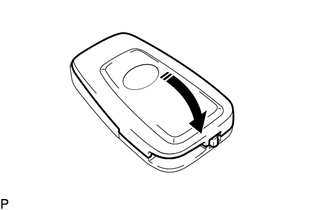

(b) Coloque la cubierta del alojamiento del transmisor presionándola como se indica en la ilustración.
.png)
|
|
Coloque en este sentido |

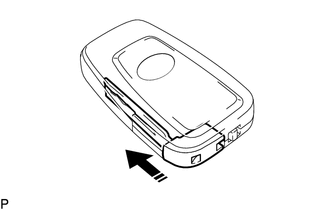

(c) Inserte la llave mecánica en el transmisor como se muestra en la ilustración.
.png)
|
|
Coloque en este sentido |
(d) Pulse uno de los interruptores del transmisor y confirme que se enciende el LED.
OK:
El LED del transmisor se ilumina cuando se pulsa un interruptor.
Inspección
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL SUBCONJUNTO DEL TRANSMISOR ELÉCTRICO DE LA LLAVE
(a) Compruebe el funcionamiento del subconjunto del transmisor de la llave eléctrica.
(1) Extraiga la ...
