Toyota CH-R Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

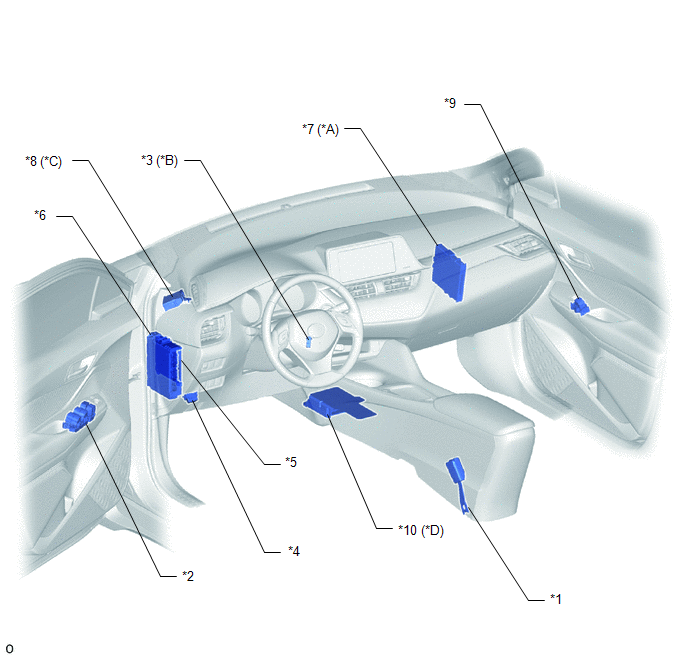

ILUSTRACIÓN

*A

Con sistema de llave inteligente

*B

Sin sistema de llave inteligente

*C

Sin control de seguridad de Toyota P

*D

Con control de seguridad de Toyota P

*1

CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO IZQUIERDO

*2

CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX

*3

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO

*4

DLC3

*5

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*6

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE ECU-DCC N° 2

- FUSIBLE ECU-ACC

- FUSIBLE ECU-IG1 N° 4

- FUSIBLE AM2

- FUSIBLE D/L

- RELÉ DE LAS CERRADURAS DE TODAS LAS PUERTAS

- D-DR UNLOCK RELAY

- RELÉ DE DESBLOQUEO DOBLE DE LA PUERTA IZQUIERDA

- RELÉ DE PUERTA DEL MALETERO

*7

ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

*8

CONJUNTO DEL RELÉ DE CONTROL DEL SISTEMA DE DOBLE BLOQUEO DE LAS PUERTAS

*9

CONJUNTO DEL INTERRUPTOR DEL CIERRE CENTRALIZADO DE PUERTAS

*10

CONJUNTO DEL SENSOR DEL AIRBAG

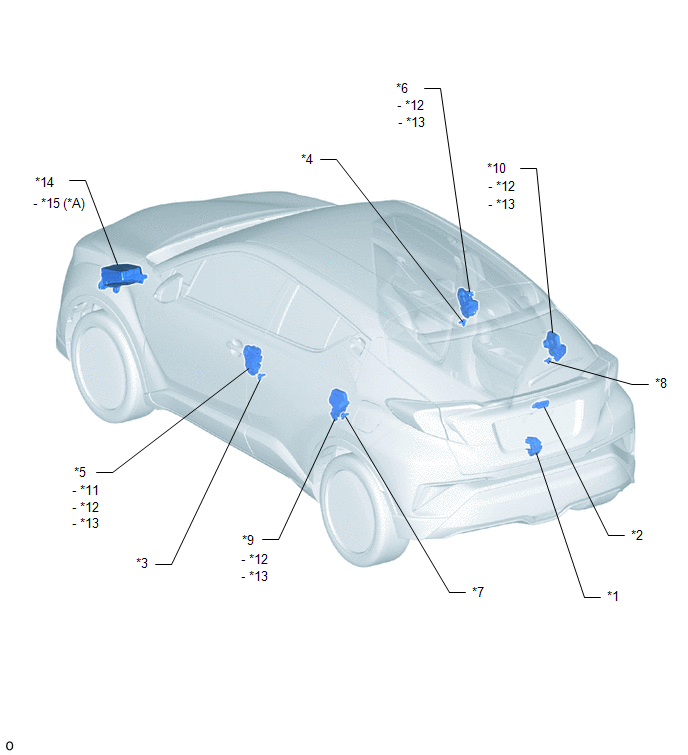

ILUSTRACIÓN

*A

Sin control de seguridad de Toyota P

-

-

*1

CONJUNTO DE LA CERRADURA DE LA PUERTA DEL MALETERO

*2

CONJUNTO DEL INTERRUPTOR DE APERTURA DE LA PUERTA DEL MALETERO

*3

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (para el lado izquierdo)

*4

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (para el lado derecho)

*5

CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA IZQUIERDA CON MOTOR

*6

CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA DERECHA CON MOTOR

*7

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (para el lado izquierdo)

*8

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (para el lado derecho)

*9

CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA IZQUIERDA

*10

CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA DERECHA

*11

INTERRUPTOR DE BLOQUEO Y DESBLOQUEO DE PUERTAS

*12

MOTOR DE BLOQUEO DE LA PUERTA

*13

INTERRUPTOR DE DETECCIÓN DE DESBLOQUEO DE PUERTAS

*14

BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR N° 1

*15

FUSIBLE DOOR DBL/L

-

-

    Sistema ElÉctrico Del Cierre Centralizado De Puertas
    ...

    DescripciÓn Del Sistema
    DESCRIPCIÓN DEL SISTEMA DESCRIPCIÓN DEL SISTEMA ELÉCTRICO DEL CIERRE CENTRALIZADO DE PUERTAS (a) El sistema de cierre centralizado de puertas bloquea o desbloquea todas las puertas. La ECU pri ...
