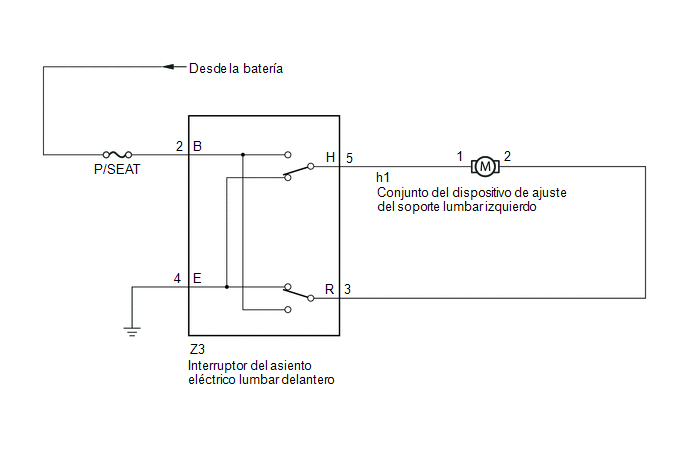

Diagrama Del Sistema
DIAGRAMA DEL SISTEMA
UbicaciÓn De Las Piezas
UBICACIÓN DE LAS PIEZAS

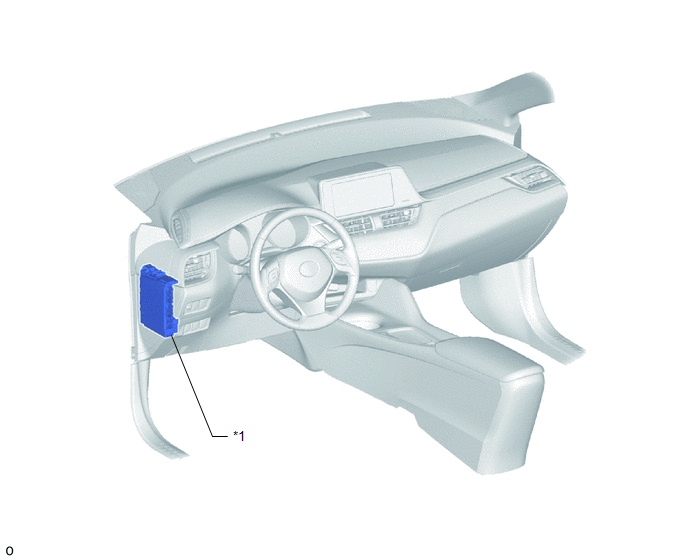

ILUSTRACIÓN
|
*1 |
CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS FUSIBLE P/SEAT |
- |
- |

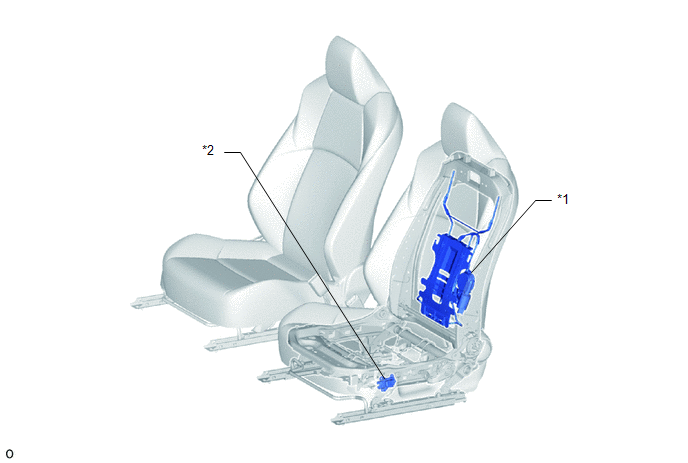

ILUSTRACIÓN
|
*1 |
CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL SOPORTE LUMBAR IZQUIERDO |
*2 |
INTERRUPTOR LUMBAR DEL ASIENTO ELÉCTRICO DELANTERO |
ComprobaciÓn Del Funcionamiento
COMPROBACIÓN DEL FUNCIONAMIENTO
COMPRUEBE EL FUNCIONAMIENTO DEL ASIENTO ELÉCTRICO
(a) Compruebe las funciones básicas.
|

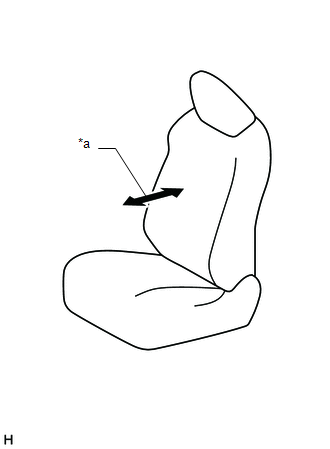

*a |
Función de ajuste del soporte lumbar |
(1) Accione el interruptor lumbar del asiento eléctrico delantero y compruebe que la función de ajuste del soporte lumbar funciona correctamente:
INSPECCIONE EL MOTOR DE AJUSTE DEL SOPORTE LUMBAR
(a) Compruebe el funcionamiento del PTC dentro del motor de ajuste del soporte lumbar.
AVISO:
La inspección debe realizarse con el asiento instalado en el vehículo.
(1) Accione el interruptor del asiento eléctrico lumbar delantero y desplace el soporte lumbar hacia la posición más adelantada o más atrasada. Mantenga el asiento en dicha posición durante aproximadamente 60 segundos.
(2) Accione de nuevo el interruptor del asiento eléctrico lumbar delantero y continúe intentando mover el soporte lumbar en la misma dirección que en el paso anterior. Mida el tiempo transcurrido hasta que se corta la corriente (cesa el sonido de funcionamiento del dispositivo del motor).
Estándar:
4 a 90 segundos
(3) Una vez cortada la corriente, suelte el interruptor del asiento eléctrico lumbar delantero y espere aproximadamente 60 segundos.
(4) Accione el interruptor del asiento eléctrico lumbar delantero y desplace el soporte lumbar en dirección contraria. Compruebe si el motor funciona.
Tabla De SÍntomas De Problemas
TABLA DE SÍNTOMAS DE PROBLEMAS
OBSERVACIÓN:
|
Síntoma |
Área posiblemente afectada |
Vinculado |
|---|---|---|
|
La función de ajuste del soporte lumbar no funciona |
Interruptor del asiento eléctrico lumbar delantero |
|
|
Conjunto del dispositivo de ajuste del soporte lumbar izquierdo |
|
|
|
Mazo de cables o conector |
- |
