Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Inmediatamente después de instalar las pastillas de freno, posiblemente se reduzca el rendimiento de la frenada. Siempre realice la prueba en carretera en un lugar seguro y prestando atención al entorno.
  • Inmediatamente después de instalar las pastillas del freno de disco delantero, puede que el pedal del freno presente una sensación de holgura debido al espacio libre entre las pastillas del freno de disco delantero y el disco delantero. Pise el pedal del freno varias veces hasta que lo note firme.

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. COLOQUE EL CONJUNTO DEL CALCE ANTICHIRRIDO DEL FRENO DE DISCO DELANTERO

AVISO:

  • Cuando sustituya las pastillas gastadas del freno de disco delantero, los calces antichirrido del freno de disco delantero y los muelles radiales de las pastillas del freno de disco delantero deben sustituirse junto con las pastillas gastadas del freno de disco delantero.
  • Instale los calces antichirrido del freno de disco delantero en la posición y orientación correctas.

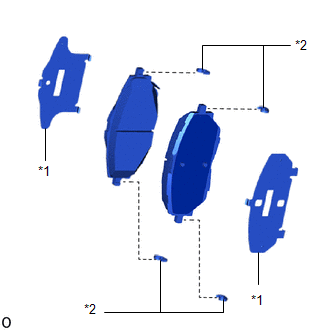

(a) Coloque los calces antichirrido del freno de disco delantero en cada pastilla de freno de disco delantero.

*1

Calce antichirrido del freno de disco delantero

*2

Muelles radiales de la pastilla del freno de disco delantero

(b) Instale los 2 muelles radiales de la pastilla del freno de disco delantero en cada pastilla del freno de disco delantero.

2. INSTALE LA PASTILLA DEL FRENO DE DISCO DELANTERO

ADVERTENCIA:

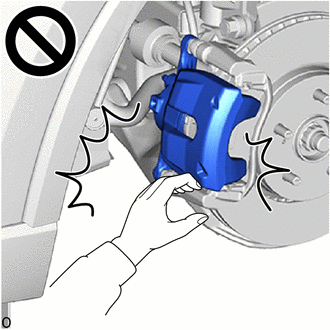

  • Después de levantar el conjunto del cilindro del freno de disco delantero, fíjelo en su sitio antes de realizar cualquier trabajo en el mismo.
  • El conjunto del cilindro del freno de disco delantero podría caerse, atrapando los dedos o las manos y provocando lesiones.

(a) Empuje el pistón del freno de disco delantero.

AVISO:

  • Asegúrese de que el líquido de freno no rebosa y sale del depósito.
  • No ejerza demasiada fuerza en el pistón del freno de disco delantero.

(b) Coloque en el soporte del cilindro las 2 pastillas del freno de disco delantero.

AVISO:

Mantenga la superficie de fricción de la pastilla del freno de disco delantero y el disco delantero libres de aceite y grasa.

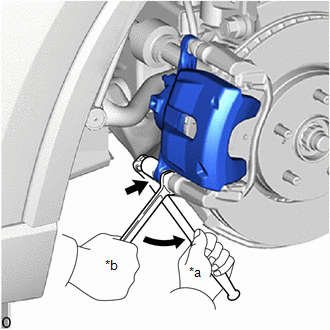

(c) Sujete el pasador deslizante del cilindro del freno de disco delantero (lado inferior) e instale el conjunto del cilindro del freno de disco delantero en el soporte de dicho cilindro con un perno nuevo.

Torque:

31.5 N·m {321 kgf·cm, 23 ft·lbf}

*a

Girar

*b

Sujetar

ADVERTENCIA:

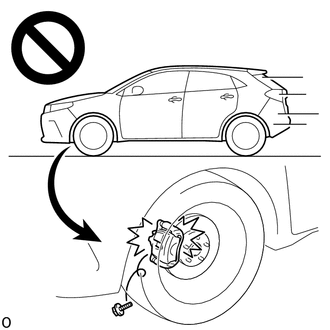

  • No vuelva a utilizar los pernos.
  • Si se vuelve a utilizar los pernos, el conjunto del cilindro del freno de disco delantero podría salirse, lo que podría causar un accidente.

3. COMPRUEBE EL NIVEL DE LÍQUIDO DE FRENOS DEL DEPÓSITO

Haga clic aquí

4. COLOQUE LA RUEDA DELANTERA

Haga clic aquí
