Toyota CH-R Manual de Taller: Amortiguador Delantero
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL AMORTIGUADOR DELANTERO
(a) Comprima y extienda la varilla del conjunto del amortiguador delantero al menos 4 veces.
Estándar:
Si se extiende y se comprime a una velocidad constante, el movimiento del vástago del amortiguador es suave y se produce sin resistencia ni sonido anormal. Si se extiende, el vástago del amortiguador vuelve a su posición original a una velocidad constante y no se producen sonidos anormales.
OBSERVACIÓN:
En caso de alguna anomalía, sustituya el conjunto del amortiguador delantero por uno nuevo.
Desecho
DESECHO
PROCEDIMIENTO
1. DESECHE EL CONJUNTO DEL AMORTIGUADOR DELANTERO

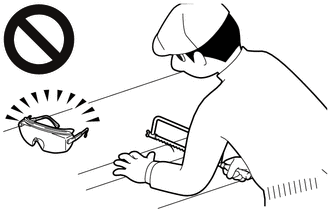

ADVERTENCIA:
- Utilice siempre un paño para evitar que salgan disparados fragmentos de metal debido a la liberación del gas a presión.
- Utilice gafas de seguridad siempre.
.png)
OBSERVACIÓN:
El gas es incoloro, inodoro y no tóxico.
|

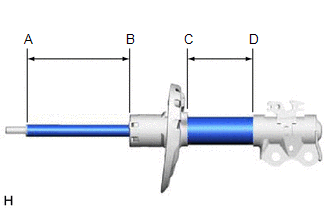

(a) Ubique el amortiguador delantero de forma horizontal con el vástago del pistón extendido y, con una sierra, haga un orificio entre (A) y (B), y entre (C) y (D) como se muestra en la ilustración para descargar gas adentro. |
|
