Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Inmediatamente después de instalar las pastillas de freno, posiblemente se reduzca el rendimiento de la frenada. Siempre realice la prueba en carretera en un lugar seguro y prestando atención al entorno.
  • Inmediatamente después de instalar las pastillas del freno de disco delantero, puede que el pedal del freno presente una sensación de holgura debido al espacio libre entre las pastillas del freno de disco delantero y el disco delantero. Pise el pedal del freno varias veces hasta que lo note firme.

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA DELANTERA

Haga clic aquí

2. EXTRAIGA LA PASTILLA DEL FRENO DE DISCO DELANTERO

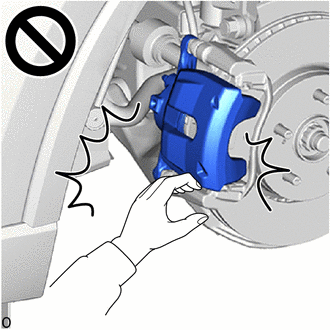

ADVERTENCIA:

  • Después de levantar el conjunto del cilindro del freno de disco delantero, fíjelo en su sitio antes de realizar cualquier trabajo en el mismo.
  • El conjunto del cilindro del freno de disco delantero podría caerse, atrapando los dedos o las manos y provocando lesiones.

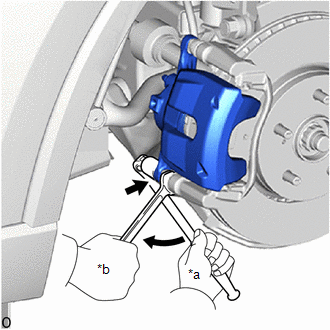

(a) Sujete el pasador deslizante del cilindro del freno de disco delantero (lado inferior) y extraiga el perno.

AVISO:

No doble ni dañe el latiguillo del freno.

*a

Girar

*b

Sujetar

(b) Tire hacia arriba del conjunto del cilindro del freno de disco delantero.

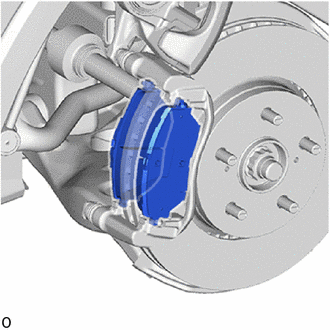

(c) Extraiga de la montura del cilindro las 2 pastillas del freno de disco delantero.

3. EXTRAIGA EL CONJUNTO DEL CALCE ANTICHIRRIDO DEL FRENO DE DISCO DELANTERO

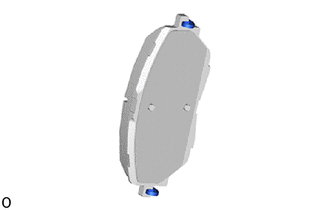

(a) Extraiga los calces antichirrido del freno de disco delanteros n° 1 y n° 2 de cada pastilla de freno de disco delantero.

(b) Extraiga los 2 muelles radiales de la pastilla del freno de disco delantero de cada pastilla del freno de disco delantero.
