EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA DELANTERA
Haga clic aquí
2. DRENE EL LÍQUIDO DE FRENOS
AVISO:
Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.
3. EXTRAIGA LA MANGUERA FLEXIBLE DELANTERA

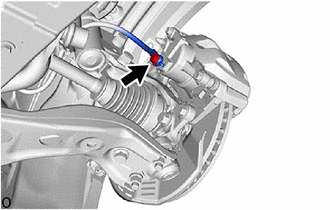

(a) Quite el perno de unión y la junta, y desconecte la manguera flexible delantera del conjunto del cilindro del freno de disco delantero. |
|

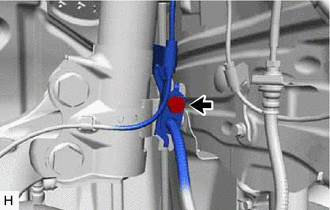

(b) Extraiga el perno y separe la manguera flexible delantera del conjunto del amortiguador. |
|

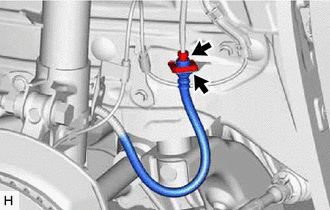

(c) Desconecte el tubo del freno con la llave para tuercas de unión mientras sujeta la manguera flexible delantera con una llave. AVISO:
|
|
(d) Extraiga el clip y la manguera flexible delantera de la carrocería del vehículo.
