Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Dado que las mangueras flexibles delanteras derecha e izquierda no son intercambiables, compruebe el número de la pieza cuando instale las mangueras flexibles delanteras.
  • Cuando vuelva a utilizar las mangueras flexibles delanteras, utilice las marcas de identificación creadas durante la extracción para instalar cada manguera flexible delantera en su posición original.

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA MANGUERA FLEXIBLE DELANTERA

AVISO:

Al instalar la manguera flexible delantera, minimice el retorcimiento de la manguera.

(a) Coloque un clip nuevo en la manguera flexible delantera.

AVISO:

  • Instale el clip en su posición final.
  • Al instalar la manguera flexible delantera, coloque la marca de identificación hacia el exterior del vehículo.

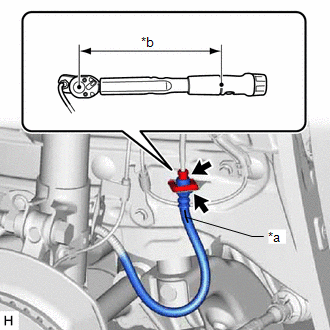

*a

Marca de identificación

*b

Longitud del punto de apoyo de llave dinamométrica

(b) Utilice una llave para tuercas de unión para conectar el tubo del freno a la manguera flexible delantera, mientras sujeta la manguera flexible delantera con una llave.

Torque:

Par de apriete especificado :

15.2 N·m {155 kgf·cm, 11 ft·lbf}

AVISO:

  • No doble ni dañe los latiguillos del freno.
  • Evite que las partículas extrañas como suciedad o polvo entren al tubo del freno desde el pieza de conexión.

OBSERVACIÓN:

  • Calcule el valor del par de apriete cuando se cambia de punto de apoyo de la llave dinamométrica.

    Haga clic aquí

  • Cuando se utiliza una llave para tuercas de unión (longitud del punto de apoyo de 22 mm (0.866 pulg.)) + llave dinamométrica (longitud de punto de apoyo de 162 mm (6.38 pulg.)): 13.4 N*m (137 kgf*cm, 10 lbf*pi.)

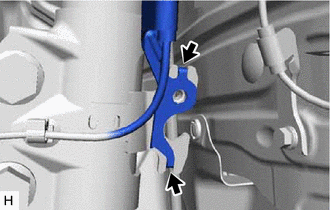

(c) Enganche los 2 ganchos para instalar el soporte de la abrazadera del sensor de velocidad delantero.

AVISO:

No retuerza el mazo de cables del sensor de velocidad delantero al instalarlo.

Gancho

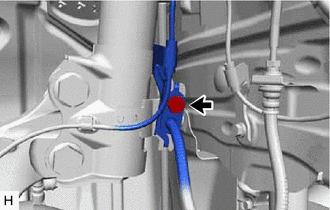

(d) Instale el sensor de velocidad y la manguera flexible delantera en el conjunto del amortiguador delantero con el perno.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

AVISO:

No doble la manguera flexible delantera al instalarla.

(e) Conecte la manguera flexible delantera en el conjunto del cilindro del freno de disco delantero con un perno de unión nuevo y una junta nueva.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

AVISO:

  • Instale firmemente el bloqueo de la manguera flexible delantera en el orificio de bloqueo del conjunto del cilindro del freno de disco delantero.
  • No doble la manguera flexible delantera al instalarla.

2. PURGUE EL LATIGUILLO DEL FRENO

Haga clic aquí

3. COLOQUE LA RUEDA DELANTERA

Haga clic aquí
