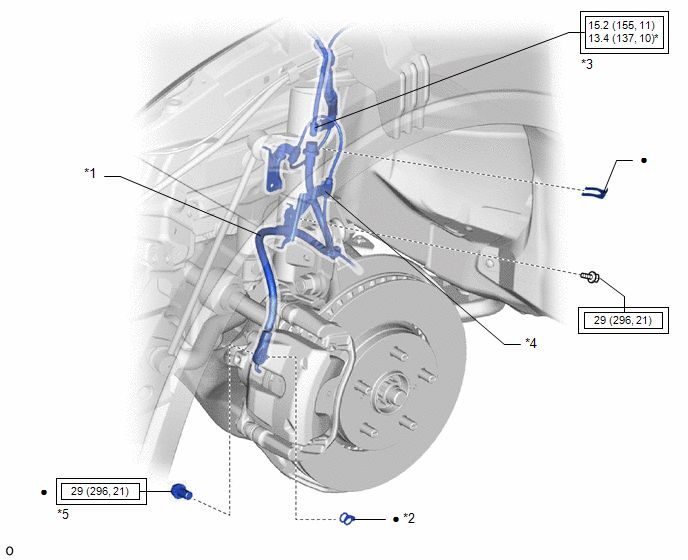

COMPONENTES
ILUSTRACIÓN
|
*1 |
MANGUERA FLEXIBLE DELANTERA |
*2 |
JUNTA |
|
*3 |
LATIGUILLO DEL FRENO |
*4 |
SENSOR DE VELOCIDAD DELANTERO |
|
*5 |
PERNO DE UNIÓN |
- |
- |
|
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
* |
Para utilizar con una llave para tuercas de unión |
|
● |
Pieza no reutilizable |
- |
- |
ExtracciónToyota CH-R Manual de Taller > Sistema De Iluminación: Circuito del relé de las luces de conducción diurna
