COMPONENTES

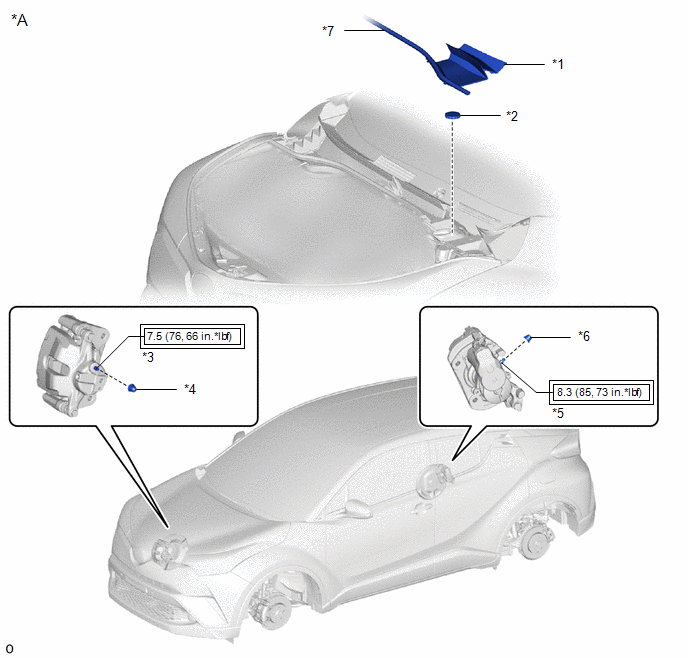

ILUSTRACIÓN
*A |
Fabricados por TMC |
- |
- |
*1 |
REJILLA DE VENTILACIÓN CENTRAL N° 1 DE LA PARTE SUPERIOR DEL CUBRETABLEROS |
*2 |
CONJUNTO DEL TAPÓN DE LLENADO DEL DEPÓSITO DEL CILINDRO MAESTRO DE LOS FRENOS |
*3 |
TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO |
*4 |
TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO |
*5 |
TAPÓN DE PURGA DEL FRENO DE DISCO TRASERO |
*6 |
CAPUCHÓN DEL TAPÓN DE PURGA DEL FRENO DE DISCO TRASERO |
*7 |
SELLO SUPERIOR DEL CAPÓ AL CUBRETABLEROS |
- |
- |
![]() |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
- |
- |
ILUSTRACIÓN
*A |
Fabricados por TMMT |
- |
- |
*1 |
REJILLA DE VENTILACIÓN CENTRAL N° 1 DE LA PARTE SUPERIOR DEL CUBRETABLEROS |
*2 |
CONJUNTO DEL TAPÓN DE LLENADO DEL DEPÓSITO DEL CILINDRO MAESTRO DE LOS FRENOS |
*3 |
TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO |
*4 |
TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO |
*5 |
TAPÓN DE PURGA DEL FRENO DE DISCO TRASERO |
*6 |
CAPUCHÓN DEL TAPÓN DE PURGA DEL FRENO DE DISCO TRASERO |
*7 |
SELLO SUPERIOR DEL CAPÓ AL CUBRETABLEROS |
- |
- |
![]() |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
- |
- |
